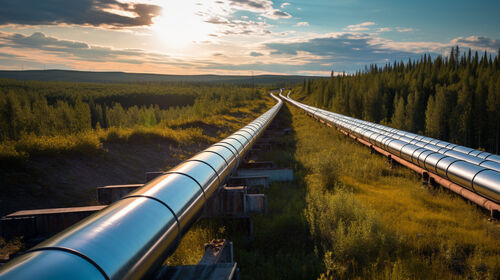

Application du détecteur laser de méthane MYUAV DRONE pour l'inspection des pipelines à longue distance de gaz naturel

▶ La nécessitéde l'inspection du méthane au laser par MYUAV DRONE

Le détecteur laser de méthane MYUAV DRONE joue un rôle important dans l'inspection des pipelines à longue distance de gaz naturel.effectuer une détection de fuiteEn utilisant le MYUAV DRONE équipé d'un détecteur laser de méthane pour l'inspection, il est possible de détecter rapidement et avec précision les fuites de pipelines,améliorer l'efficacité des inspectionsEn outre, les inspections MYUAV DRONE peuvent également réaliser des inspections de pipelines de moyenne à longue distance,couvrir les zones difficilement accessibles sur le terrain et améliorer la couverture des inspections.

En outre, le détecteur laser de méthane MYUAV DRONE présente des avantages tels que la portabilité, la vitesse, l'efficacité et le faible coût, ce qui en fait un choix idéal pour l'inspection de pipelines longue distance.

▶Vue d' ensemble du système

En utilisant un logiciel de station au sol pour la planification des itinéraires, il est facile d'effectuer des opérations d'inspection de pipelines à moyenne et longue distance.l'état actuel des inspections et les données de mesure du méthane peuvent être consultées en temps réelEn cas de fuite du pipeline, l'équipement terminal alarme automatiquement et enregistre les données (heure, coordonnées, concentration de fuite,Des photos sur place) pour la génération automatique de rapports d'inspection à un stade ultérieur.

Instruments de télémétrie au méthane au laser

Le produit LC30 PRO [5G version] est la version 5G du LC30 PRO. Actuellement, il peut être monté sur DJI M300RTK et M350RTKMYUAV DRONE pour une utilisation.Les données de concentration de méthane collectées par les capteurs peuvent être transmises à des applications de télécommande ou à des pages Web pour affichage par diverses méthodes de transmission telles que le module 5G DJI SDK. Contrôle APP: ouvrez l'icône de bureau Android et entrez dans l'interface de connexion de l'application Laser Methane.les données de mesure du MYUAV DRONE et du méthane peuvent être visualisées en temps réelEn cas de fuite du pipeline, l'équipement terminal alarme automatiquement et enregistre les données (heure, coordonnées, concentration de fuite,Des photos sur place) pour la génération automatique de rapports d'inspection à un stade ultérieur. Contrôle Web: surveillance et gestion unifiées des données sur le méthane. Capable d'appeler des cartes, de basculer entre les vues 3D/2D/planar, d'afficher des trajectoires de vol 3D, d'afficher des valeurs de blocs de couleur,affichage des données en temps réel, les points de marquage et les mesures, les statistiques des zones anormales, le positionnement rapide, la consultation des dossiers historiques et les rapports d'exportation.

Méthodes de surveillance

Gaz de détection: méthane

Principe de détection: technologie de spectroscopie d'absorption laser TDLAS

Mode de détection: type de balayage à inclinaison pan, avec rayon de balayage et vitesse de balayage réglables

L'angle d'inclinaison: 1°, 2°, 3°, 4°, 5° en option

Vitesse de balancement: 1 tour/seconde, 1,5 tour/seconde, 2 tour/seconde

Au-dessus du pipeline, le cardan stabilisé à trois axes maintient la direction de l'irradiation laser perpendiculaire au sol.et la projection du rayonnement laser sur le sol est en forme de spirale, couvrant une certaine largeur (environ 3-10m). En conséquence, le MYUAV DRONE peut couvrir la gamme de pipelines qui doit être inspectée en un seul vol, compenser les erreurs de position de vol,et capter les masses d'air qui s'échappent du pipeline.

▶Procédure de contrôle

1Travaux préparatoires

Avant l'inspection des pipelines, le MYUAV DRONE doit se préparer au décollage.

2. Planification des itinéraires d'inspection

L'interface d'édition des itinéraires permet l'édition et la modification des itinéraires.Pour les zones d'inspection des pipelines, les opérateurs peuvent planifier à l'avance les routes d'inspection pour s'assurer que le MYUAV DRONE peut couvrir complètement la zone du pipeline et éviter les obstacles et les zones dangereuses.

3Je teste les devoirs.

Après l'entrée de l'aéronef sur la trajectoire de vol, une numérisation laser est effectuée dans l'air autour du pipeline pendant le processus d'inspection.Une zone d'information d'état peut être affichée en bas de l'écran, qui comprend les informations sur les aéronefs, les informations sur les itinéraires et les informations sur la détection du méthane.

Une fois que des données anormales sont détectées pendant le vol, l'emplacement peut être marqué en couleur sur la carte.

4Analyse et déclaration des données

Pendant le vol, une fois qu'une fuite de méthane dépassant le seuil est détectée, le MYUAV DRONE prend automatiquement des photos et enregistre des informations pertinentes telles que les valeurs de concentration actuelles,nombre de données anormales, les coordonnées de longitude et de latitude. MYUAV DRONE transmet les données de détection de méthane collectées à l'extrémité terrestre, où les professionnels analysent les données et génèrent des rapports d'inspection en PDF,fournissant une référence importante pour l'exploitation et la maintenance des pipelines.

▶Cas de rapport de suivi

Données détaillées sur le méthane

Date de début: le 7 novembre 2023 23:00:24

Date de fin: le 7 novembre 2023 23:02:43

Numéro de l'équipement: essai - méthane

Taille de la grille de détection: 30 m * 30 m (900 m2)

Nombre de zones de détection: 140

Taille de la zone de détection: 126000 m2

Valeur maximale du point de données de méthane: 3000,00 ppm, longitude et latitude: xxx, xxx

[Méthane] Valeur minimale des points de données: 0,00 ppm, longitude et latitude: xxx, xxx

Données détaillées sur l'intensité lumineuse

Date de début: le 7 novembre 2023 23:00:24

Date de fin: le 7 novembre 2023 23:02:43

Numéro de l'équipement: essai - méthane

Taille de la grille de détection: 30 m * 30 m (900 m2)

Nombre de zones de détection: 140

Taille de la zone de détection: 126000 m2

[Intensité lumineuse] Valeur maximale des points de données: 20,00 lx, longitude et latitude: xxx, xxx

[Intensité lumineuse] Valeur minimale des points de données: 0,00lx, longitude et latitude: xxx, xxx
