Vue d'ensemble du système de détection des fuites pour les gazoducs souterrains utilisant le détecteur de méthane MYUAV DRONE

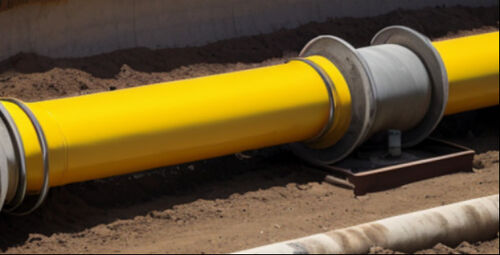

L'importance de l'inspection des gazoducs souterrains

Le gaz est un gaz inflammable et explosif, et son utilisation et sa gestion sûres sont cruciales.et sa sécurité est directement liée à la sécurité et à la stabilité de l'approvisionnement en gazGrâce à des inspections régulières, les risques pour la sécurité tels que les fuites, les dommages et les blocages peuvent être détectés et traités en temps opportun, ce qui prévient les accidents tels que les fuites de gaz et les explosions.En plus, le vieillissement des pipelines urbains souterrains complets peut entraîner une corrosion, un vieillissement et d'autres risques pour la sécurité tels que les fuites et les ruptures des pipelines.Pour assurer le fonctionnement sûr des pipelines souterrains, des inspections régulières sont également nécessaires pour identifier ces dangers cachés et prendre les mesures correspondantes de réparation et d'entretien.il est particulièrement nécessaire d'effectuer des inspections régulières des gazoducs.

Limites de l'inspection précoce des gazoducs souterrains

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineLa largeur, qui est le diamètre du point laser, ne dépassait généralement pas 20 cm. Cependant, le diamètre des gazoducs à haute pression dépassait le plus souvent 50 cm.l'erreur de vol du MYUAV DRONE a nécessité plusieurs vols aller-retour du MYUAV DRONE pour couvrir les pipelines qui avaient besoin d'inspection, ce qui était très gênant.

Avantages du produit

Afin de compenser les limites des détecteurs laser de méthane, un cardan de balayage au sol laser a été développé.d'une longueur de 3 mm ou plus, mais n'excédant pas 10 mm,Le contrôleur de balayage contrôle la rotation du cardan et la projection de l'irradiation laser sur le sol prend une forme spirale, s'étendant sur une certaine largeur (environ 3-10 m).En conséquence, le MYUAV DRONE peut couvrir la portée du pipeline qui doit être inspectée en un seul vol, compenser les erreurs de position de vol et capturer les masses d'air qui s'échappent du pipeline,amélioration du taux de réussite de la détection et de l'efficacité des inspections en temps réel.

LC30pro [version 5G]

Le produit LC30 pro [version 5G] a fait des conceptions d'optimisation ciblées en termes de volume, de poids, de consommation d'énergie et d'interférences électromagnétiques,visant les caractéristiques d'application du DRONE MYUAVLe temps de réponse de 25 millisecondes garantit que le MYUAV DRONE peut maintenir une sortie de données stable et fiable même lors d'un mouvement à grande vitesse.haute précision de mesure, une faible limite de détection et une vitesse de réponse rapide, et ne nécessite pratiquement pas d'entretien et d'étalonnage de mesure sur place.

Comparé aux méthodes traditionnelles de détection par capteurs électrochimiques, le LC30pro [5G version] peut réaliser des mesures sans contact, détecter rapidement des traces de méthane dans l'air,avec une distance de détection maximale de 150 mètres et n'est pas affectée par des facteurs environnementaux tels que la température, l'humidité et la pression, et a une stabilité très élevée.

Contrôle APP: ouvrez l'icône du bureau Android et entrez dans l'interface de connexion de l'application Laser Methane.les données de mesure du MYUAV DRONE et du méthane peuvent être visualisées en temps réelEn cas de fuite du pipeline, l'équipement terminal alarme automatiquement et enregistre les données (heure, coordonnées, concentration de fuite,Des photos sur place) pour la génération automatique de rapports d'inspection à un stade ultérieur.

Contrôle Web: surveillance et gestion unifiées des données sur le méthane. Capable d'appeler des cartes, de basculer entre les vues 3D/2D/planar, d'afficher des trajectoires de vol 3D, d'afficher des valeurs de blocs de couleur,affichage des données en temps réel, les points de marquage et les mesures, les statistiques des zones anormales, le positionnement rapide, la consultation des dossiers historiques et les rapports d'exportation.

composition du système

Le détecteur laser de méthane L30Pro [5G version] peut actuellement être monté sur DJI M300RTK et M350RTKMYUAV DRONE pour une utilisation.Il peut transmettre les données de concentration de méthane collectées par le capteur à une application de télécommande ou à une page Web pour affichage via diverses méthodes de transmission telles que le module 5G et DJI SDK.

Composition structurelle

Les modules d'émission et de réception laser sont intégrés à l'intérieur de la sonde, et l'unité de réception à l'intérieur de la sonde comprend un circuit de réception du signal, un circuit d'amplification,et un circuit de traitementL'unité centrale de traitement adopte deux processeurs, dont l'un est un processeur DSP utilisé pour les opérations à virgule flottante, qui peut tester avec précision et rapidement la concentration de gaz.tandis que l'autre processeur est utilisé pour le contrôle fonctionnelLe laser de mesure est émis par le collimateur après mise au point secondaire.en veillant à ce que le diamètre de la tache soit inférieur à 20 cm au-delà de 150 m, et de veiller à ce que le signal lumineux émis soit suffisamment fort pour réduire les interférences causées par l'accrochage de la lumière du soleil et améliorer le rapport signal/bruit.La partie extérieure de la sonde est constituée d'un cardan à trois axes, un trou laser de mesure, un trou laser d'indication et une fenêtre de réception.

Composition du plan de produit

Le système d'inspection des conduites souterraines de méthane au laser MYUAV DRONE est un système complet qui comprend MYUAV DRONE, les capteurs LC30pro [5G] et les centres de contrôle au sol,travailler ensemble pour réaliser une inspection efficace des fuites de gaz sous-terrain.

C'est le noyau de l'ensemble du système, responsable de l'exécution des tâches de balayage LiDAR et de détection de la concentration de méthane.capacité anti-interférences, et la résistance pour s'adapter à l'environnement des pipelines souterrains.

Capteur LC30pro [5G]: Le MYUAV DRONE doit être équipé de divers capteurs, tels que des capteurs de méthane, qui peuvent surveiller en temps réel la concentration de méthane dans les pipelines souterrains.Si la concentration de méthane dépasse la plage de sécurité, le capteur sonnera une alarme.

Centre de contrôle au sol: Il s'agit d'une autre partie clé de l'ensemble du système (y compris l'extrémité de contrôle PC et l'extrémité de contrôle APP), responsable de la réception des données transmises par le MYUAV DRONE,effectuer l'analyse et le traitement des données, et fournissant une base pour l'entretien et la réparation des pipelines.
