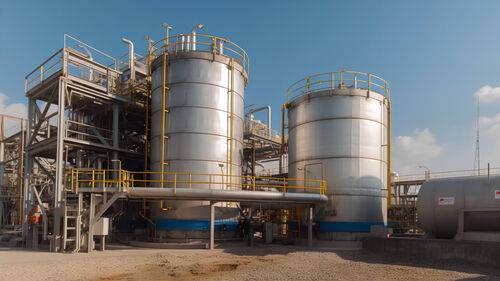

Dans le processus de production des grandes entreprises industrielles dans les parcs chimiques et les raffineries de pétrole, les équipements industriels peuvent être usés pendant leur utilisation, en particulier les pipelines,les soupapes et autres pièces du pipeline, fissures, défauts ou autres problèmes, entraînant une fuite de méthane; dans le processus d'exploitation, les travailleurs peuvent provoquer une fuite de méthane due à la négligence, à la négligence, à un mauvais fonctionnement, etc.;une mauvaise maintenance des équipementsLes conduites peuvent subir une corrosion pendant une utilisation prolongée, en particulier les conduites transportant des substances corrosives.peut être corrodé par une utilisation prolongée, en particulier les conduites transportant des substances corrosives, ce qui peut entraîner une réduction de l'épaisseur de la paroi de la conduite, provoquant ainsi une fuite de méthane.
Les entreprises devraient renforcer l'entretien et la gestion des équipements, inspecter et remplacer régulièrement les pièces vieillissantes des équipements, améliorer les compétences et la sensibilisation des opérateurs,et veiller à ce que le flux de processus soit raisonnable afin de réduire le risque de fuite de méthane.
Le programme d' inspection du méthane au laser
L'instrument de télémétrie laser du méthane des drones est capable de détecter à distance, sans contact, les traces de méthane dans l'air, détectant rapidement les points de fuite potentiels,et éviter efficacement le feu, explosions et autres accidents de sécurité causés par une fuite.
En utilisant le principe de la technique TDLAS de spectroscopie d'absorption au laser à diodes réglables, les lasers à diodes réglables sont capables d'émettre des lasers à longueurs d'onde variables.Ces lasers sont caractérisés par une largeur de ligne très étroite et leur longueur d'onde peut être réglée en variant le courant d'injectionEn ajustant le courant d'injection du laser, la longueur d'onde du laser peut être faite pour balayer à travers une plage spécifique qui englobe les pics d'absorption des molécules du gaz à mesurer (par exemple.gComme la longueur d'onde du laser balaie à travers les pics d'absorption des molécules de méthane, les molécules de méthane absorbent l'énergie du laser.La capacité de chaque molécule de gaz à absorber la lumière à une longueur d'onde spécifique est déterminée par sa structure moléculaire et son niveau d'énergie.Selon la loi de Beer-Lambert, le degré auquel une molécule de gaz absorbe la lumière est directement proportionnel à la concentration de la molécule de gaz.en mesurant la quantité de lumière laser absorbéeLa télémétrie au méthane au laser détermine la présence et la concentration de méthane en analysant l'absorption dans un échantillon de gaz.Parce que les molécules de méthane absorbent sélectivement la lumière laser à des longueurs d'onde spécifiques, la concentration de méthane peut être connue avec précision en mesurant avec précision le degré d'absorption de la lumière laser.
1 Plateforme d'inspection
La plateforme UAV combinée au détecteur laser de méthane LC30Pro permet des mesures sans contact par rapport aux capteurs électrochimiques traditionnels.
Plateforme de vol:Le porte-avions est un drone DJI Jingwei M350 RTK. En raison de ses avantages uniques, il peut réaliser des inspections ininterrompues et précises pendant la journée et la nuit.L'équipement de télémétrie au méthane laser peut réaliser une surveillance tridimensionnelle dynamique des principaux domaines d'intérêt; en termes de données, les coordonnées GPS et l'heure de prise de vue sont enregistrées sur la vidéo et les photos, ce qui est riche en informations et en données crédibles, et facilite l'archivage et la médecine légale ultérieurs.En plus, il prend en charge l'adaptation de modèles à trois voies.
Télémétrie laser du méthane:Le détecteur laser de méthane LC30PRO peut rapidement détecter des traces de méthane dans l'air, la distance de détection la plus éloignée peut atteindre 150 mètres et n'est pas affectée par des facteurs environnementaux tels que la température,l'humiditéLe temps de réponse de 25 ms garantit que le drone peut toujours maintenir une sortie de données stable et fiable en mouvement à grande vitesse.
2 Logiciel de surveillance de back-end
Le système de surveillance en arrière-plan dans le processus d'inspection peut être une vue en temps réel de l'état du drone (supporter le contrôle à distance du terminal de l'application / affichage du navigateur PC), les données de mesure du méthane,en cas de fuite de pipeline, l'équipement terminal alarme automatiquement et enregistre les données (heure, coordonnées, concentration de fuite,Les inspections sont effectuées par des agents de l'État membre concerné (photographies sur place) afin de générer automatiquement des rapports d'inspection à un stade ultérieur..
(1) Affichage de la courbe
En raison de la vitesse de réponse rapide de l'appareil, les données peuvent être produites 50 fois par seconde.s'il vous plaît activer la fonction de courbe de données pendant le vol de la route du drone.
(2) Les Enregistrement des anomalies
Pendant le vol en route, une fois une fuite de méthane au-dessus du seuil détectée, le drone prendra automatiquement des photos et enregistrera la valeur de concentration actuelle et les coordonnées latitude/longitude.Une fois l'inspection terminée, le point de fuite est automatiquement marqué et l'utilisateur peut cliquer sur l'icône pour afficher des informations détaillées.
(3) Les produits Générer des rapports d'inspection
Prise en charge de la génération de rapport d'inspection, ouverture du rapport d'inspection, tous les points d'alarme sont affichés sur l'interface de la carte selon les coordonnées de latitude et de longitude.,la valeur de concentration et le numéro de la photo prise seront affichés automatiquement, ce qui permettra de vérifier davantage le point d'alarme,et le rapport peut être exporté et supprimé par e-mail.
