Système de surveillance aérienne de drones à liaison moyenne

Système de drones à tige moyenne

Modèle de système: M10

1.Configuration du système

• UAV 14S
• 10kw 14S alimentation aérienne
• 380VAC, 300m Station de base UAS connectée

2.Paramètres des composants

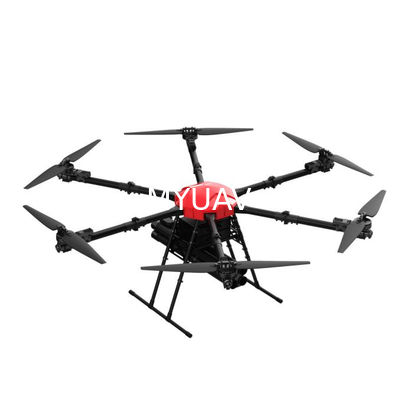

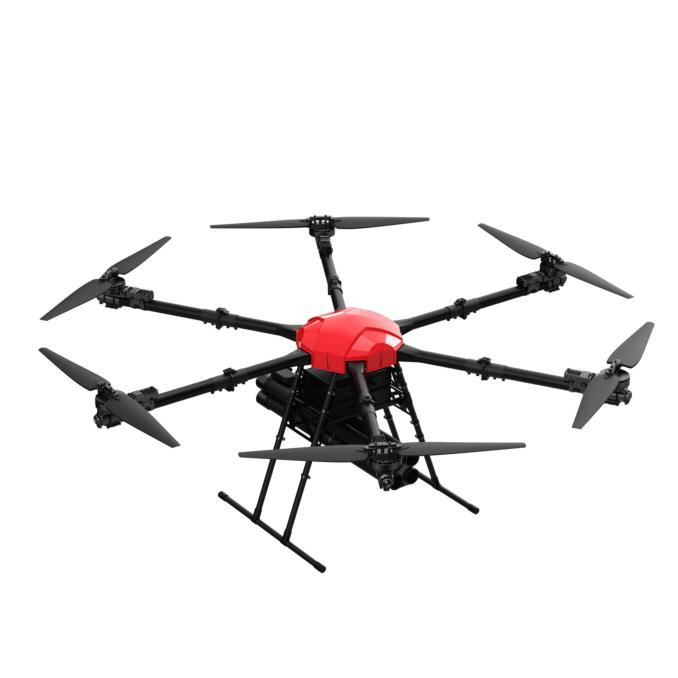

• UAV

Je suis désolée.

Modèle MH30

Matériau Fibre de carbone + alliage d'aluminium aérospatial

Nombre de rotors 6

Distance entre les roues ≤1920

Taille étendue (mm) 1780*2070*800

Taille du pliage (mm) 1000*1250*800

Poids à vide ≤ 18,5 kg ((sans batterie)

Charge maximale ≤ 30 kg

Poids maximal au décollage ≤ 58 kg

Vitesse maximale de vol ≤ 18 m/s

Vitesse de montée maximale ≤ 5 m/s

Vitesse de descente maximale ≤ 4 m/s

Altitude maximale de décollage 4000 m

Endurance au vide ≥35 min

Endurance à 30 kg ≥10 min

Système de positionnement GPS + RTK

Système d'alimentation Puissance FOC à haut rendement

Propulsion à hélices pliantes de 34 pouces

Batterie de puissance 14S 28000 mAh*1

Chargeur Chargeur intelligent super rapide

Écran de télécommande de 11 pouces

Temps de veille de la télécommande de 8 à 12 heures

Distance de transmission de 5 km à 10 km (mise à niveau)

Vitesse du vent de sécurité ≤ 6

Température de fonctionnement -20°C à 50°C

Grade de protection du corps IP65

• L'air PleSà la hauteur

Je suis désolée.

L'alimentation électrique à bord	Paramètre
Dimensions extérieures (avec dissipateur de chaleur)	25.2 x 14,4 x 5,9 cm
Le poids	2100 g
Puissance nominale	10 kW
Voltage d'entrée nominal	Pour les appareils électroniques
Voltage de sortie nominal	Le réglage de la tension est effectué à l'aide d'un régulateur.
Durée du vol	24 heures (charge nominale, mode d'alimentation connectée)
Efficacité de conversion	94%
Protection contre les surtensions	courant de sortie supérieur à 175 A, protection automatique de l'alimentation électrique embarquée
Protection contre la surtension	- Oui, oui.
Protection contre le court-circuit de sortie	Oui, récupérable
Protection contre les surchauffeurs	120°C
Protection contre les pannes de courant	En mode attaché, l'avion peut voler et atterrir normalement si l'alimentation électrique est interrompue pendant le vol
interface Vo+ / Vo-(BAT+ / BAT-): connecteur QS8 femelle *2 prises Port de sortie en courant continu pour connexion aux entrées des drones Connectez l'une ou l'autre prise à la batterie du drone pour une alimentation de secours. Le connecteur XT90 mâle Entrée en courant continu haute tension pour les câbles connectés à une station de base au sol

• Station de base attachée

Je suis désolée.
