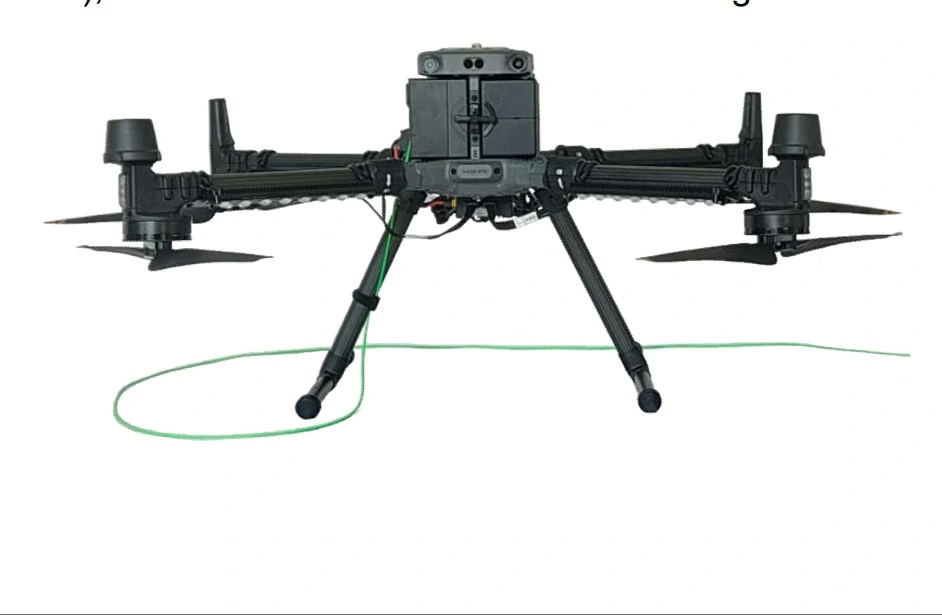

MYUAV nouvelle version Dji M300 M350 câble de drone attaché

Nouvelle versionDJIM300M350 fils de drone attachés


Système d'alimentation relié au dronepeut être cpersonnalisé selon vos besoins particuliers.

La longueur du câble peut être personnalisée de 33 à 330 m.
Le câble à fibre optique est disponible.
Le système est compatible avec tous les drones multi-rotor avec une MTOW de 5 à 110 kg.

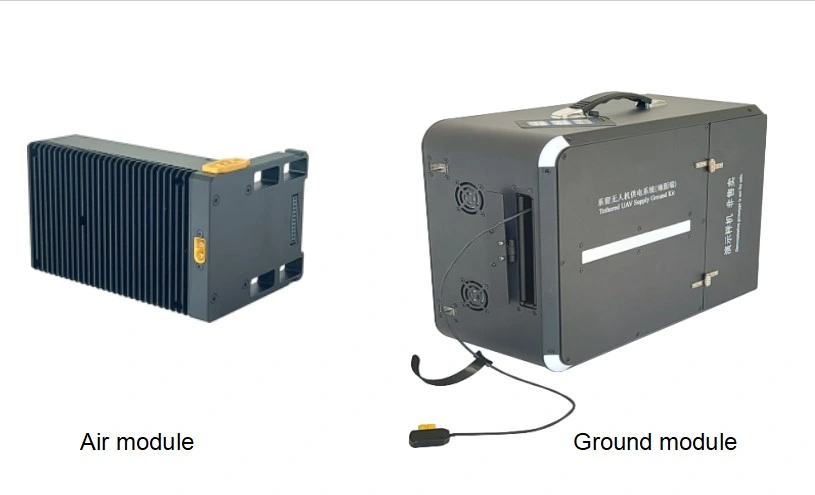

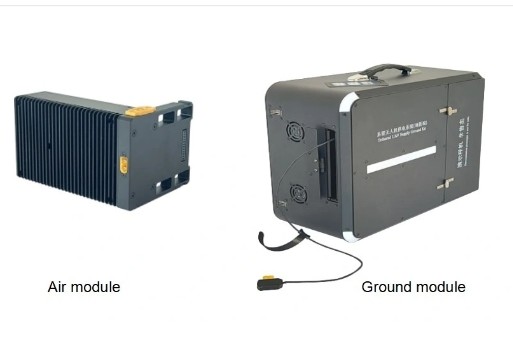

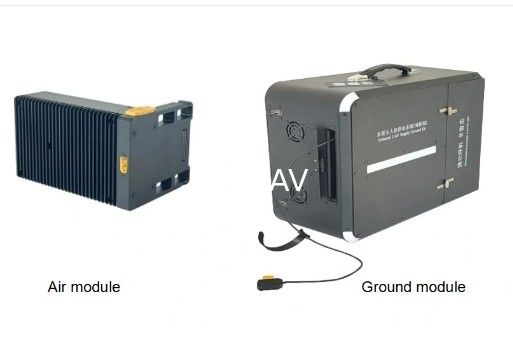

Unité d'alimentation TPS110M-M300/M350 pour le drone DJI M300 M350

1.Caractéristiques environnementales

1) Température ambiante: -20 à 45 oC (de travail), -40 à 65 oC (de stockage).
2) Humidité relative: 10 à 80% RH (travail), 5 à 90% RH (entreposage).
3) Altitude: 0 à 3000 m.

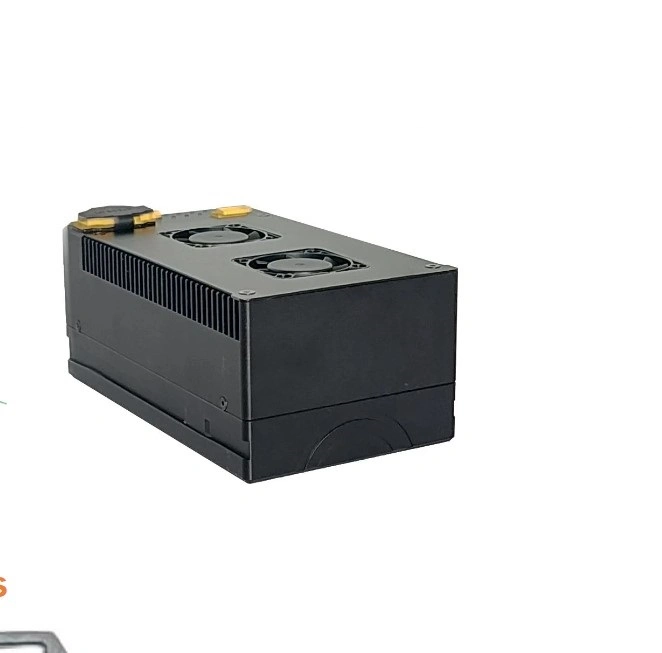

2.L'airle modulealimentation électriquepour le drone Tether DJI M300 M350

1) Voltage d'entrée: 600 à 830 Vdc entrée large gamme.
2) Voltage de sortie: 51,5 ± 0,5 Vdc, sortie de tension constante, prise en charge de la personnalisation de la tension.
3) Puissance de sortie: 3000 W (puissance nominale à long terme), 3500 W (valeur de pointe ≤ 10 s).
4) Fonction de protection: protection contre les surtensions et sous-tensions d'entrée, contre les surtensions de sortie, contre les surtensions, contre les courts-circuits et contre les surtensions.
5) Méthode d'installation: installation en branche et en débranche, identique à la méthode d'installation de la batterie d'origine, les drones et les boîtes d'aviation ne nécessitent aucune modification.
6) Méthode de dissipation de chaleur: un ventilateur externe dissipe activement la chaleur et un conduit d'air réservé est un refroidissement par air forcé.
7) Interface: entrée XT60, sortie interface batterie (alimentée par drone), sortie XT60 (alimentée par éclairage).

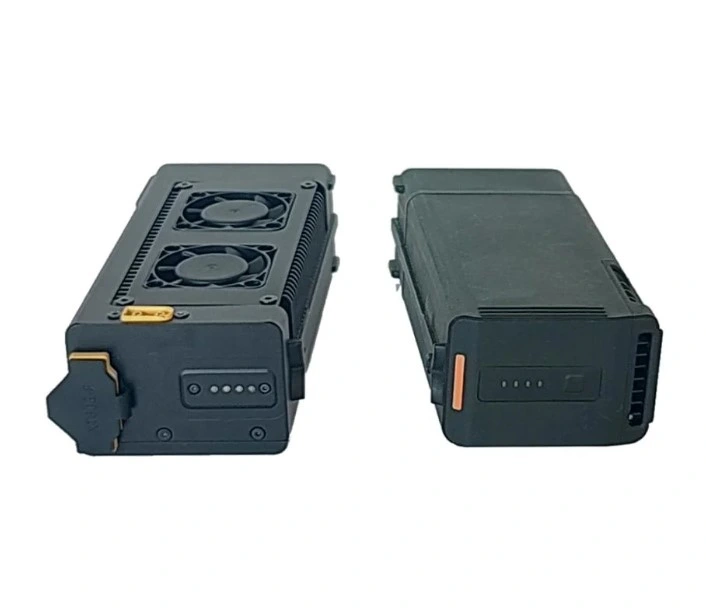

8) Taille: 163 × 92 × 65 ± 0,5 mm (remplacer une batterie TB60 sans occuper un espace d'installation supplémentaire).
9) Poids: 980 ± 20 g (remplacer une batterie TB60 de 1350 g pour réduire le poids au décollage du drone).
10) Niveau de protection: IP54.

3. Caractéristiques fonctionnelles

Enroulement/sortie automatique: suivre le décollage et l'atterrissage du drone pour enrouler/sorter le câble de manière synchrone, régler adaptivement la tension,et appuyez manuellement sur le bouton pour retirer le câble pendant la coupure de courant.

Fonction de communication: Il a une fonction de communication filaire avec protocole de port série et prend en charge la fonction de communication sans fil avec protocole de port série Bluetooth ou sans fil.

Fonction de protection: protection contre les surtensions et sous-tensions d'entrée, surtensions de sortie, surtension, court-circuit, protection contre les surtensions, élimination des défauts et auto-récupération.

Fonction d'affichage des données: L'écran tactile de 4,0 pouces affiche des données telles que la tension, le courant, la température, la longueur de la sortie du câble, la date, l'heure, les enregistrements d'exploitation, les enregistrements de défauts et les informations sur l'état de fonctionnement.

Réglage des réglages: l'écran d'affichage prend en charge le réglage de la vitesse d'enroulement du fil, de la tension de l'enroulement du fil, de la tension du rouleau du fil, de la longueur de sécurité, de la date et de l'heure,et prend en charge la commutation entre l'affichage chinois et anglais.

Fonction d'alarme de défaut: Lorsque le système ne fonctionne pas correctement, l'écran d'affichage défile pour afficher les informations de défaut, et la lumière d'alarme de défaut clignote en rouge et sonne pour alerter.

Équipement à transporter: avec une conception de sac à dos, le sac à dos peut être équipé d'un ensemble complet de systèmes de liaison, y compris une boîte de liaison, une alimentation par module d'air, une unité d'éclairage (facultatif),autres accessoiresLe poids total est de 12 ± 0,5 kg.



4.Paramètres

Les postes		Paramètres techniques
Température ambiante		-20 à 45 oC (de travail), -40 à 65 oC (de stockage)
Humidité relative		RH de 10 à 80% (travail), de 5 à 90% (entreposage)
Hauteur		≤ 3000 m

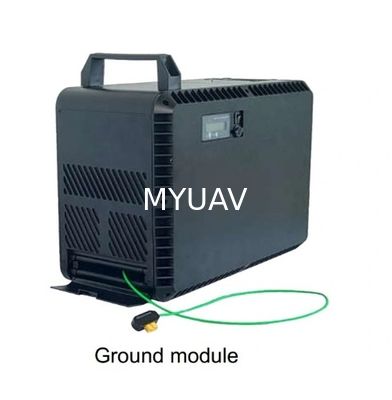

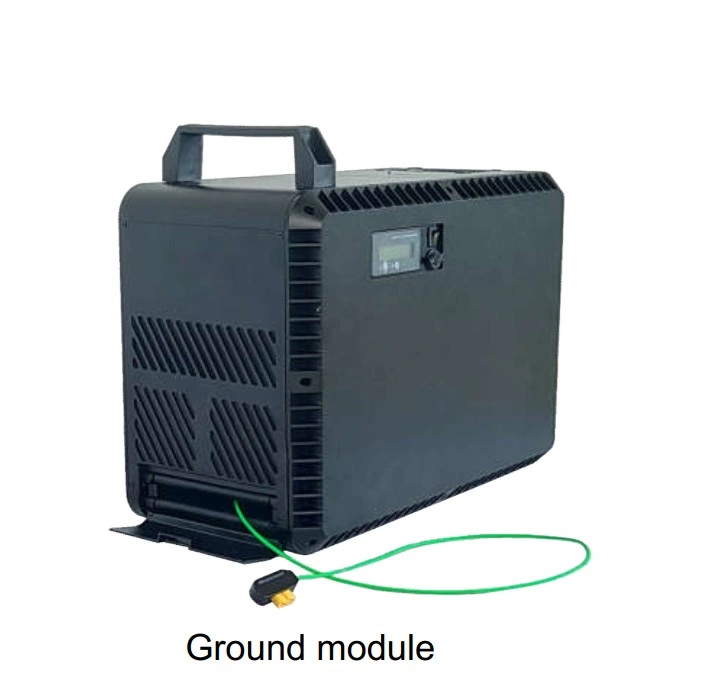

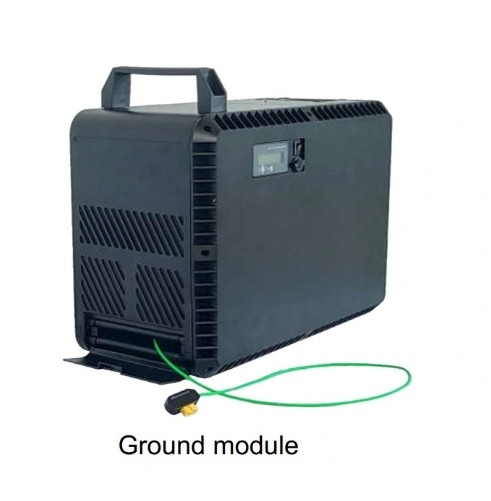

Module d'alimentation par liaison	Voltage d'entrée	176-264Vac entrée à large portée, monophase 220Vac@45-65Hz
	Voltage de sortie	400~750Vdc réglable, 750Vdc par défaut
	Puissance de sortie	3500 W (puissance nominale à long terme), 3850 W (valeur de pointe ≤ 30 s)
	Longueur du câble de stockage	supportant un câble de stockage maximum ≥ 120 m
	Vitesse de rétraction	0 à 2 m/s, réglable
	Force de traction	0-10N, réglable
	Interface	Socket d'entrée avec interrupteur, connecteur de sortie de câble XT60
	Appareils de déclenchement	bouton d'allumage/arrêt haute tension, bouton de rétraction du câble, voyant d'alarme
	Taille	360 × 280 × 165 ± 0,5 mm, à l'exclusion des coussins et des poignées
	Le poids	9.2 ± 0,2 kg, y compris le câble de 110 m
Cable de raccordement	Matériel	Fil de cuivre plaqué argenté, couche d'isolation fluoroplastique composite, couche tissée en fibres de qualité aéronautique à haut module de traction
	Actuel	3 à 5A
	Résistance CC	10.5 ± 0,2 Ω, boucle de 100 m@20 oC
	Résistance à la traction	≥ 50 kg, résistant à la rétraction répétée et aux temps de libération ≥ 500 fois
	Résistance à l'isolation	≥ 3000Vdc, aucune panne pendant 1 minute
	Longueur du câble	55/110 ± 2 m, supportant une longueur de ligne personnalisée
	Diamètre extérieur	2.6 ± 0,2 mm
	Le poids	1.2 ± 0,05 kg/100 m

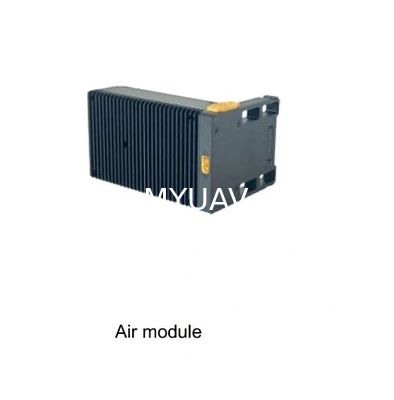

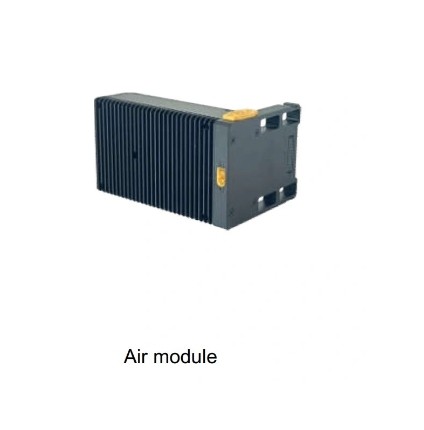

Module aérien	Voltage d'entrée	600 à 830 Vdc entrée à large plage
	Voltage de sortie	51.5 ± 0.5Vdc, tension de sortie constante
	Puissance de sortie	3000 W (puissance nominale à long terme), 3500 W (valeur de pointe ≤ 10 s)
	Fonction de protection	Protection contre les surtensions et sous-tensions d'entrée, surtensions de sortie, surcourant, court-circuit et sur température
	Voltage d'isolation	3000V (Vin-Vout), 1min, courant de fuite ≤ 5mA, pas de panne, flashover ou phénomène corona
	Méthode d'installation	installation par prise de courant, identique à la méthode d'installation de la batterie d'origine, sans aucune modification de la boîte de drones et d'aviation
	Méthode de dissipation de chaleur	Refroidissement par air naturel
	Interface	Entrée XT60, sortie interface batterie (alimentée par drones), sortie XT60 (alimentée par éclairage)
	Niveau de protection	Pour la protection contre la corrosion
	Taille	158 × 92 × 110 ± 0,5 mm (remplacer une batterie TB60 sans occuper un espace d'installation supplémentaire)
	Le poids	960 ± 10 g



Paramètres pour les objectifs de postes
1Voltage d'entrée de la boîte de mise à la terre: 176-264Vac entrée large gamme, monophasé 220Vac.
2. Voltage de sortie de l'alimentation du module aérien: 25,5 ± 0,3 Vdc sortie de tension constante. l'ensemble du processus sans aucune perte de puissance.
3. Puissance de sortie de l'équipement: alimentation du module d'air ≥ 2000 W, boîte de terre à fixation ≥ 3500 W.
4Taille de l'alimentation du module d'air: ≤ 156 × 75 × 48 mm, remplacer une batterie TB30 sans occuper un espace d'installation supplémentaire.
5. Poids de l'alimentation du module d'air: ≤ 590 g, remplacer une batterie TB30 de 685 g.
6. Taille de la boîte de mise à la terre: ≤ 360 × 260 × 180 mm.
7Poids de la boîte de mise à la terre: ≤ 9,2 kg, dont 110 m de câbles de mise à la terre.
8Taille et poids du câble: longueur ≥ 110 m, diamètre ≤ 2,4 mm, poids ≤ 1,1 kg/100 m.
9- Enroulement/sortie automatique: Suivez le décollage et l'atterrissage de l'UAV pour enrouler le câble de manière synchrone, ajuster adaptivement la tension et retirer manuellement le câble dans des conditions de perte de puissance.
10. Fonction de protection contre le surcourant: lorsque l'alimentation du module d'air est alimentée par un surcourant, elle assure une protection contre la baisse constante du courant.La sortie ne doit pas être directement éteinte et peut être auto-rétablie.
11. Fonction de communication: la boîte de mise à la terre de la tether a une fonction de communication filaire par protocole série et prend en charge la fonction de communication sans fil par protocole série Bluetooth ou sans fil.
12. Fonction d'affichage des données: L'écran tactile affiche des données telles que la tension, le courant, la température, la longueur de sortie, la date, l'heure, les enregistrements d'opération, les enregistrements de défauts et les informations sur l'état de fonctionnement.
13- réglage des réglages: l'écran d'affichage prend en charge le réglage de la vitesse de collecte du fil, de la tension de collecte du fil, de la tension de décharge du fil, des compteurs de sécurité, de la date et de l'heure,et prend en charge la commutation entre l'affichage chinois et anglais.
14. Fonction d'alarme de défaut: lorsque le système ne fonctionne pas correctement, l'écran d'affichage défile pour afficher les informations de défaut, et la lumière d'alarme de défaut clignote en rouge et sonne pour alerter.
15Niveau de protection de l'équipement du système: alimentation du module d'air ≥ IP54, boîte de mise à la terre de fixation ≥ IPx4.

16.Équipement du système transporté: conception de sac à dos, le sac à dos peut être équipé d'un ensemble complet de systèmes de fixation, y compris une boîte de terre de fixation, une alimentation par module d'air, unité d'éclairage,et accessoires complets, avec un poids global ≤ 12,5 kg.

Pour le système d'alimentation relié au drone, vous pouvez choisir plusieurs types dans la forme suivante:

- Des missions de jour et de nuit
- Un relais radio.
- Gestion des crises
- Protection du site
- Surveillance du trafic
- Sécurité des événements à grande échelle
- Surveillance des forêts
- Surveillance de l'industrie
-surveillance de la qualité de l'air

1Un véhicule aérien sans pilote (UAV) à plus de rotor est d'un certain danger et de destruction, un mauvais fonctionnement peut causer des blessures personnelles ou des dommages matériels,Veuillez utiliser le produit en respectant strictement le manuel d'utilisation.
2L'opérateur doit recevoir une formation et un examen professionnels, le personnel non formé ne doit pas manipuler ce produit.
3Ne soyez pas ivre, fatigué ou malade lorsque vous manipulez ce produit.
4. doit maintenir le personnel à distance de sécurité entre les véhicules aériens sans pilote (UAV), en permanence pour prévenir la possibilité de danger
5Veuillez voler sous le poids de décollage, au cas où il y aurait des risques.
6S' il vous plaît, ne volez pas dans des conditions d' interférence électromagnétique.
7Veuillez respecter les lois et les règlements locaux et ne pas voler dans la zone d'exclusion aérienne.
8Veuillez ne pas vous approcher ni toucher le moteur ou l'hélice en rotation, au cas où les hélices en rotation vous couperaient.
9Veuillez charger complètement les deux piles avant de les installer sur le drone et assurez-vous que leur pression différentielle est inférieure à 0,1 V.
10. La batterie longtemps pas d'utilisation, veuillez le stocker dans un endroit sec ventilé avec 60% d'électricité


Q1: Soutiendrez-vous l'OEM et l'ODM?
R1: Oui, nous pouvons imprimer votre logo sur le produit.
Q2: À propos des échantillons.
R2: Dans des circonstances normales, les échantillons seront prêts dans les 7 jours, et 10-20 jours pour les commandes OEM/ODM. Des frais d'échantillonnage et de transport seront facturés.
Q3: Quel est le délai de livraison?
A3: Pour les commandes régulières, nous pouvons expédier dans les 15 jours, pour les OEM/ODM, nous pouvons expédier dans les 25-45 jours (selon la quantité).Nous vous informerons à l'avance du statut et de la résolution.
Q4: Quelle est la quantité minimale de commande?
R4: Il n'existe pas de MOQ pour le gros (1 pièce acceptée), y compris OEM/ODM.
Q5: Pouvez-vous réduire le coût d'expédition?
A6: Lorsque nous calculons les frais d'expédition pour vous, nous choisissons toujours l'express le moins cher et le plus sûr.On ne peut pas réduire les coûts parce que ce n'est pas nous qui sommes payés.Si vous pensez que c'est trop cher pour vous, vous pouvez toujours faire votre propre choix.
