Système d'alimentation du MYUAV Système d'attache du drone

Système d'alimentation du MYUAV Système d'attache du drone

1.Caractéristiques typiques
1) Légère et portable: petite taille, poids léger, bâton de traction ou portable, facile à transporter et à déployer rapidement;

2)Utilisation simple: après l'allumage de la connexion, il n'est pas nécessaire d'utiliser l'UAV pendant le décollage et l'atterrissage, il suffit d'utiliser l'UAV;

3) Puissant: fonction de protection complète des entrées et sorties, stockage des enregistrements de fonctionnement et de défaillance, prise en charge de la communication filaire et de la synchronisation par téléphone mobile;

4)Retraction et retraction automatiques: réglage adaptatif et dégagement automatique, prise en charge et disposition des câbles en fonction de la portance et de la vitesse de l'aéronef, sans intervention humaine;

5) Stabilisation de tension constante: l'alimentation aérienne a une large gamme d'entrée et de sortie de stabilisation de tension constante. La capacité de la batterie en veille peut répondre au temps d'atterrissage du drone.

2.Drone adaptatif
Il est jumelé avec les drones correspondants pour former un système de drone attaché.
1) Hauteur de vol de support: 120 à 220 m (longueur du câble: 220 m, longueur de sécurité réservée);
2) Poids au décollage de support: 30 à 55 kg (l'efficacité de la force des drones est différente, ces données sont uniquement à titre de référence).

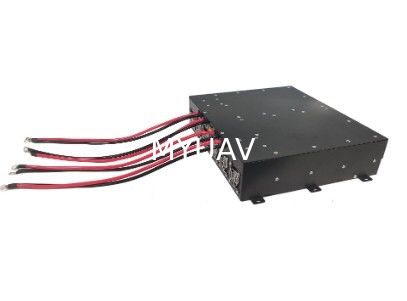

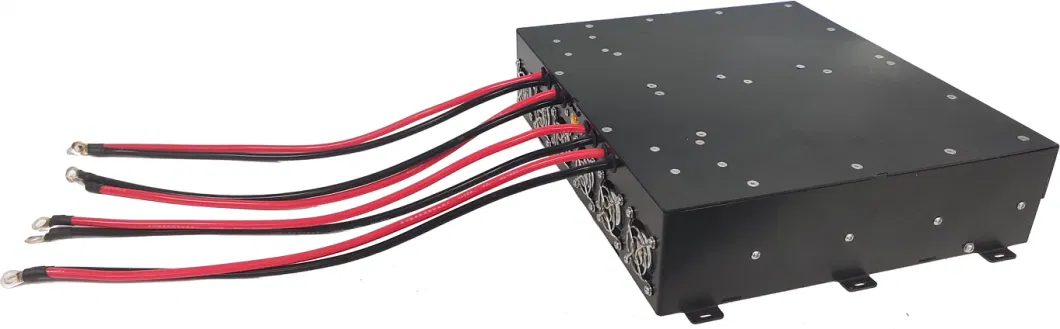

3.Module aérien(alimentation électrique à bord)


1) Voltage d'entrée: 580 à 810 Vdc entrée large gamme, sortie de tension constante;
2) Voltage de sortie: 50 ± 0,5 Vdc, prise en charge de la personnalisation de la tension de sortie;
3) Puissance de sortie: 12000 W (puissance nominale à long terme), 15000 W (valeur de pointe ≤ 30 s);

4) Fonction de protection
A. Protection contre les surtensions et sous-tensions d'entrée: protection contre l'arrêt, élimination des défauts et auto-récupération;
B. Protection contre les surtensions de sortie: protection contre la baisse de courant constant, élimination des défauts et auto-récupération;
C. Protection contre le court-circuit de sortie: fonctionnement de limitation du courant de sortie, élimination des défauts et auto-récupération;
D. Protection contre les surtempératures de sortie: la température de la coque est de 95 ± 2,5 oC, et après refroidissement et auto-récupération;
E. Protection contre les surtensions de sortie: arrêt et verrouillage automatiques, redémarrage et mise en marche pour la récupération;

5) Fonction de communication: communication CAN, rapport de tension, courant, température et autres données et état;
6) Méthode d'installation: coussin d'installation réservé et fixé par vis;
7) Mode de dissipation thermique: ventilateur intégré, dissipation thermique active, refroidissement par air forcé par conduit d'air réservé;
8) Interface: entrée XT60, sortie XT90, support de personnalisation de l'interface;
9) Taille: 295*254*71 ± 0,5 mm (à l'exclusion de l'embrayage et de l'interface de montage);
10) Poids: 4,5 ± 0,1 kg (à l'exclusion des connecteurs externes et des fils).


4.Téther ccapable


1) Matériau: fil de cuivre plaqué argenté à plusieurs brins, couche d'isolation fluoroplastique composite, unité en fibre optique étroitement enveloppée, enveloppe de copolymère résistante aux températures élevées,Tresses en fibres de haute résistance à la traction de qualité aérienne;
2) courant de travail: 15 à 20 A;
3) Résistance en courant continu: 2,5 ± 0,2 Ω, boucle de 100 m @ 20 oC,
4) résistance à la traction: ≥ 200 kg, résistance à la rétraction et au relâchement répétés ≥ 1000 fois;
5) Résistance à l'isolation: ≥ 3000 Vdc, aucune panne pendant 1min;
6) Longueur d'amarrage: 220 ± 2 m;
7) Communication par fibre optique: 1 fibre optique est personnalisée avec connecteur FC (facultatif);
8) Diamètre extérieur: 4,5 ± 0,2 mm;
9) Poids: 46 ± 0,5 g/m.

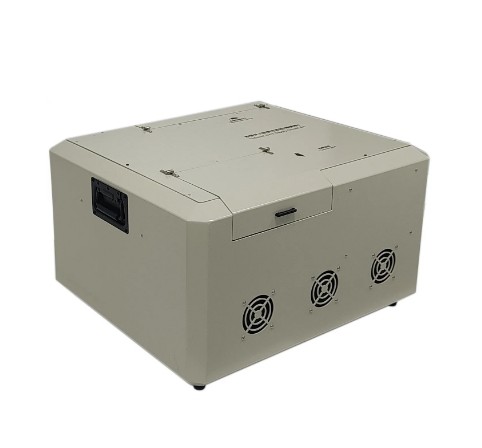

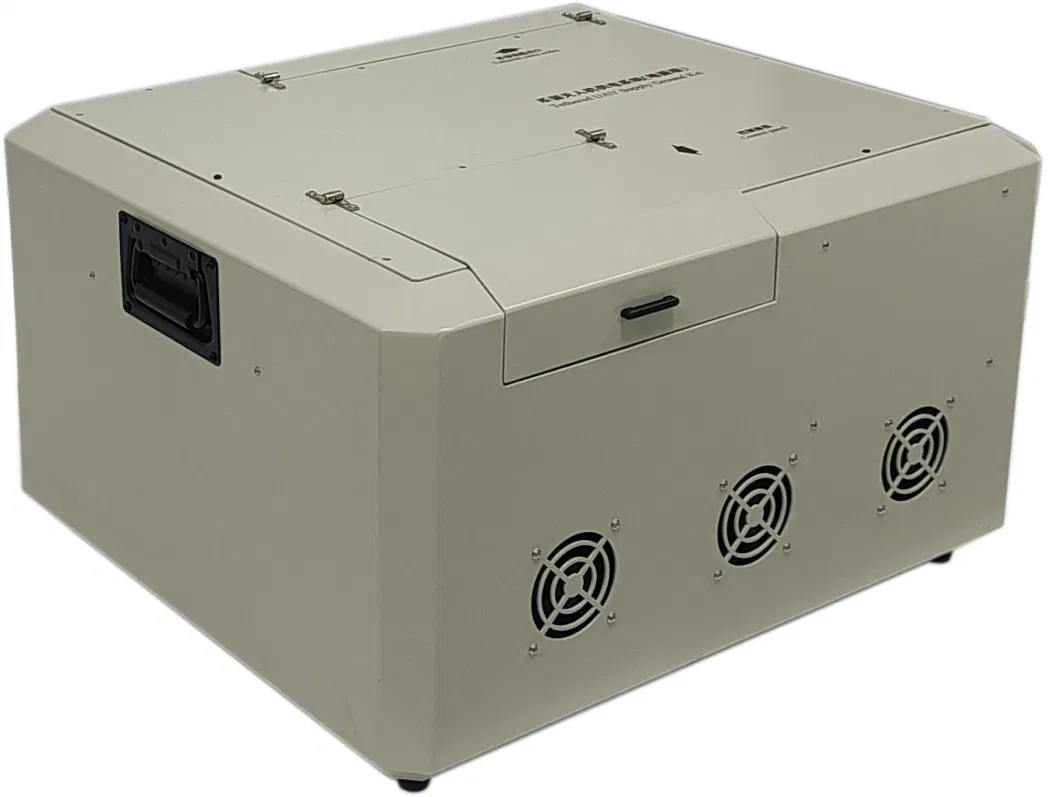

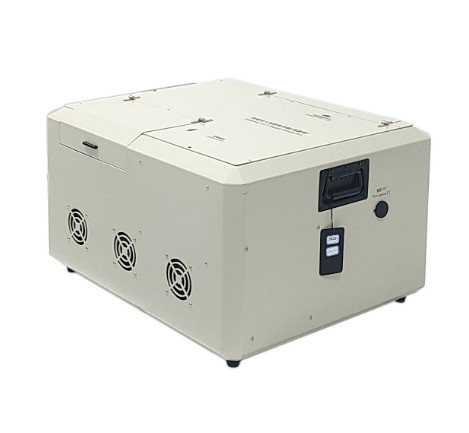

5.Le solle module(la mise en réseaucasse)


1) Voltage d'entrée: 270 à 490 Vac, trois phases, 50/60 Hz;
2) Voltage de sortie: 400 à 750 VDC réglable, 750 VDC par défaut;
3) Puissance de sortie: 20000 W;

4) Fonction de protection
A. Protection contre les surtensions et sous-tensions d'entrée: protection contre l'arrêt, élimination des défauts et auto-récupération;
B. Protection contre les surtensions de sortie: protection contre la baisse de courant constant, élimination des défauts et auto-récupération;
C. Protection contre le court-circuit de sortie: fonctionnement de limitation du courant de sortie, élimination des défauts et auto-récupération;
D. Protection contre les surtempératures de sortie: la température de l'enveloppe est de 95 ± 2,5 oC et le refroidissement est d'auto-récupération;
E. Protection contre les surtensions de sortie: arrêt et verrouillage automatiques, redémarrage et mise en marche pour la récupération;

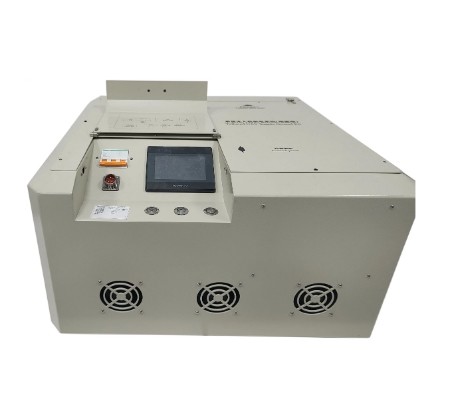

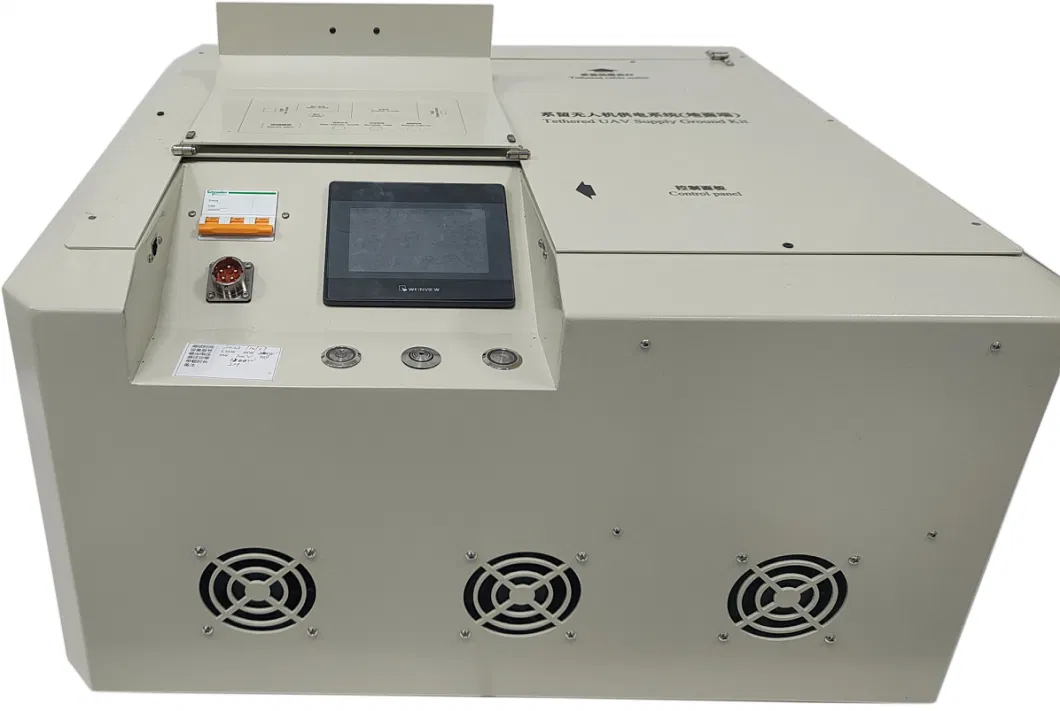

5) Affichage des données: l'écran tactile de 4,3 pouces affiche le courant, la tension, la température, la longueur du câble, l'enregistrement des opérations, l'enregistrement des défauts et d'autres données;
6) Fonction d'alarme: lorsque le système présente des défauts, l'écran affiche les informations de défaut et la lumière d'alarme de défaut clignote en rouge et sonne;
7) Fonction de communication: interface réseau réservée, communication Modbus tcp, prise en charge de la communication filaire et affichage de synchronisation par téléphone mobile;
8) Le câble en rouleau, entrée et sortie, vitesse maximale: 0 à 2 m/s, réglable à 10 vitesses;
9) Tensions d'entrée et de sortie du câble: la tension d'entrée et de sortie du câble est divisée en 10 engrenages, qui peuvent être réglés;
10) Mode de fonctionnement: roulement passif, roulement actif, arrangement automatique du fil, et peut appuyer sur le bouton de roulement forcé dans le câble de repos;
11) Transports de transport: support de la tige de traction et transport portable à la main;
12) Interface: prise d'entrée de base 3 pour l'aviation, port FC en fibre optique (facultatif), port réseau de communication, port LAN, type-c;
13) Boutons et interrupteurs: bouton de sortie haute tension, bobine de câble en bouton forcé, interrupteur d'entrée CA, lampe d'alarme;
14) Taille: 645*550*350 ± 0,5 mm;

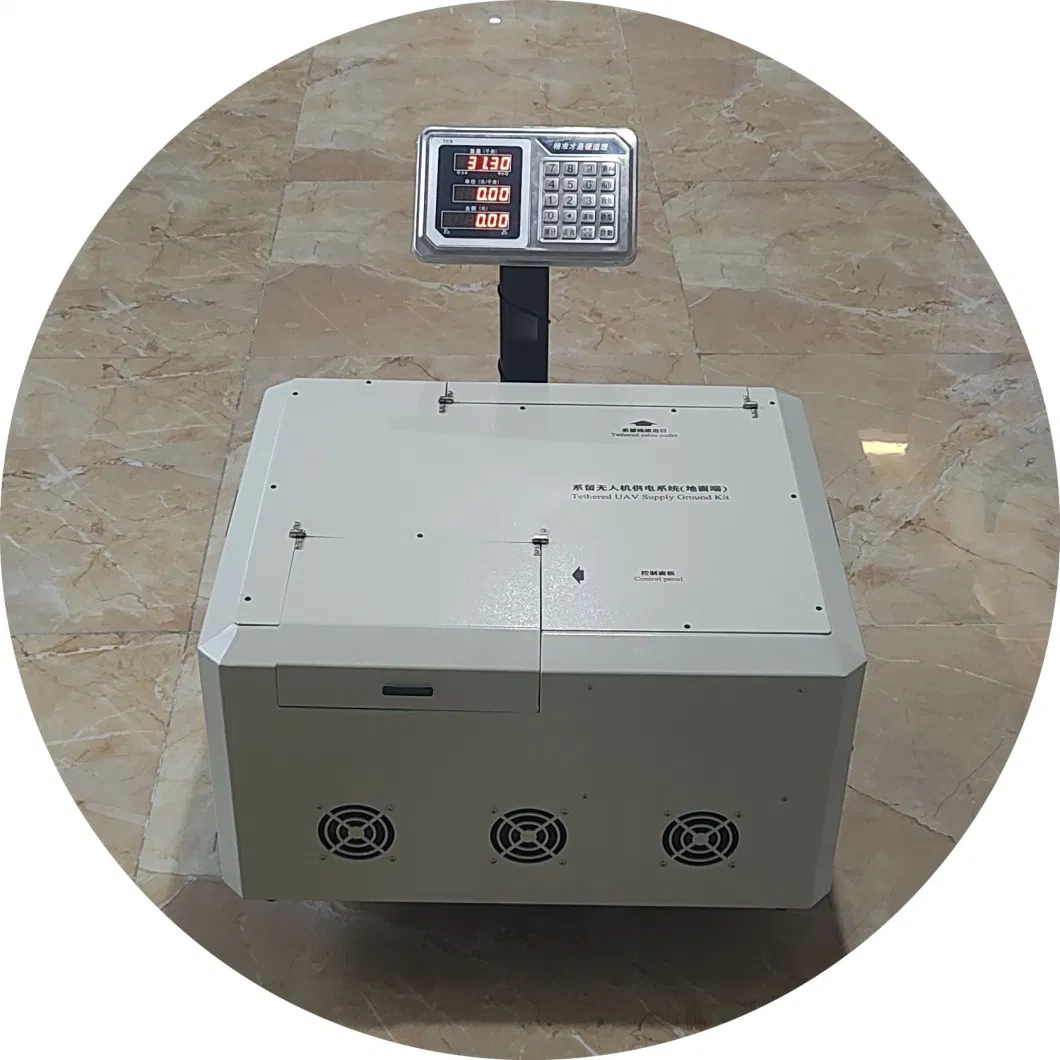

15) Poids: 40 ± 0,5 kg (y compris le câble fixé).

Questions fréquentes

1. **Q: Quelle est la centrale électrique de MYUAV? **.
**R:** La centrale électrique attachée du MYUAV est une solution innovante de production d'énergie à haute altitude qui utilise la technologie des drones attachés pour connecter un grand drone à une source d'énergie au sol.Le drone porte une petite éolienne ou un panneau solaire pour voler haut dans le ciel, utilisant des sources d'énergie éolienne ou solaire à haute altitude pour générer de l'électricité, puis renvoie l'énergie au sol via des câbles attachés.

2. **Q: Comment fonctionne la centrale électrique attachée au MYUAV? **.
**A:** Le principe de fonctionnement consiste principalement à utiliser le drone comme plateforme pour le soulever à une hauteur que l'éolienne traditionnelle ne peut atteindre, où la vitesse du vent est plus stable et forte,améliorer ainsi l'efficacité de la production d'énergieL'UAV reçoit une alimentation électrique constante par des câbles de haute résistance attachés au sol pour maintenir le vol de l'UAV et le fonctionnement de l'équipement de production d'énergie.

3. **Q: Quelle est l'efficacité de la centrale électrique attachée au MYUAV? **.
**A:** Parce que les données réelles dépendent du modèle spécifique d'UAV et de la configuration de l'équipement de production d'énergie,Le MYUAV a pu augmenter la production d'électricité par unité de surface grâce à l'utilisation efficace des ressources éoliennes ou solairesEn comparaison avec les centrales traditionnelles au sol, l'énergie éolienne ou solaire à haute altitude a un potentiel de production d'énergie plus élevé par unité de surface.Mais les chiffres exacts de l'efficacité doivent faire référence aux indicateurs de performance du produit fournis par la société MYUAV..

4. **Q: Dans quel environnement peuvent fonctionner les centrales électriques attachées au MYUAV? **.
**A:** Les centrales électriques connectées des véhicules sans pilote doivent pouvoir fonctionner dans une plage de conditions météorologiques sûres, par exemple en évitant les conditions météorologiques extrêmes,tout en assurant la sécurité et la stabilité des câbles attachésLes conditions spécifiques de l'environnement d'exploitation doivent être consultées avec le MYUAV pour obtenir des normes détaillées avant l'achat.

5. **Q: Comment récupérer et entretenir les drones attachés? **.
**A:** Le MYUAV peut être équipé d'un système de récupération automatisé ou semi-automatisé permettant d'atterrir et de récupérer en toute sécurité le drone équipé si nécessaire,tout en effectuant des contrôles réguliers de maintenance des équipements de production d'énergie sur le droneLe processus de maintenance peut inclure l'inspection de l'intégrité et la réparation du corps du drone, du système d'alimentation, des équipements de production d'énergie et des câbles attachés.

Encore une fois, les informations ci-dessus sont basées sur l'application générale de la technologie des drones attachés.Veuillez contacter directement l'entreprise pour obtenir les descriptions les plus récentes et les plus précises du produit., les paramètres de performance et le soutien au service.
