La centrale électrique MYUAV Tether pour Mtow 55kg 220m Cable Auto Reel

La centrale électrique MYUAV Tether pour Mtow 55kg 220m Cable Auto Reel

1.Caractéristiques typiques
Léger et portable: petit et léger, permettant le défilement ou la portabilité, facile à transporter et à déployer rapidement.

Facilité d'utilisation: Après connexion et mise en marche, il n'est pas nécessaire d'utiliser le drone pendant le décollage et l'atterrissage, il suffit de se concentrer sur les opérations de vol.

Multifonctionnel: fonction de protection complète des entrées et sorties (auto-récupération), stockage des enregistrements de fonctionnement et de défaillance, prise en charge de la communication filaire et de l'affichage et de la commande mobiles.

Rétrécissement et rétraction automatiques: Il peut s'adapter et relâcher automatiquement, enrouler et poser des câbles en fonction de la portance, de la vitesse et d'autres états du drone, sans intervention humaine.

régulation de tension constante: l'alimentation embarquée a une large gamme d'entrées et de sorties de régulation de tension constante,et la capacité de la batterie de secours équipée peut répondre au temps d'atterrissage sûr du drone.

2.Drone adaptatif

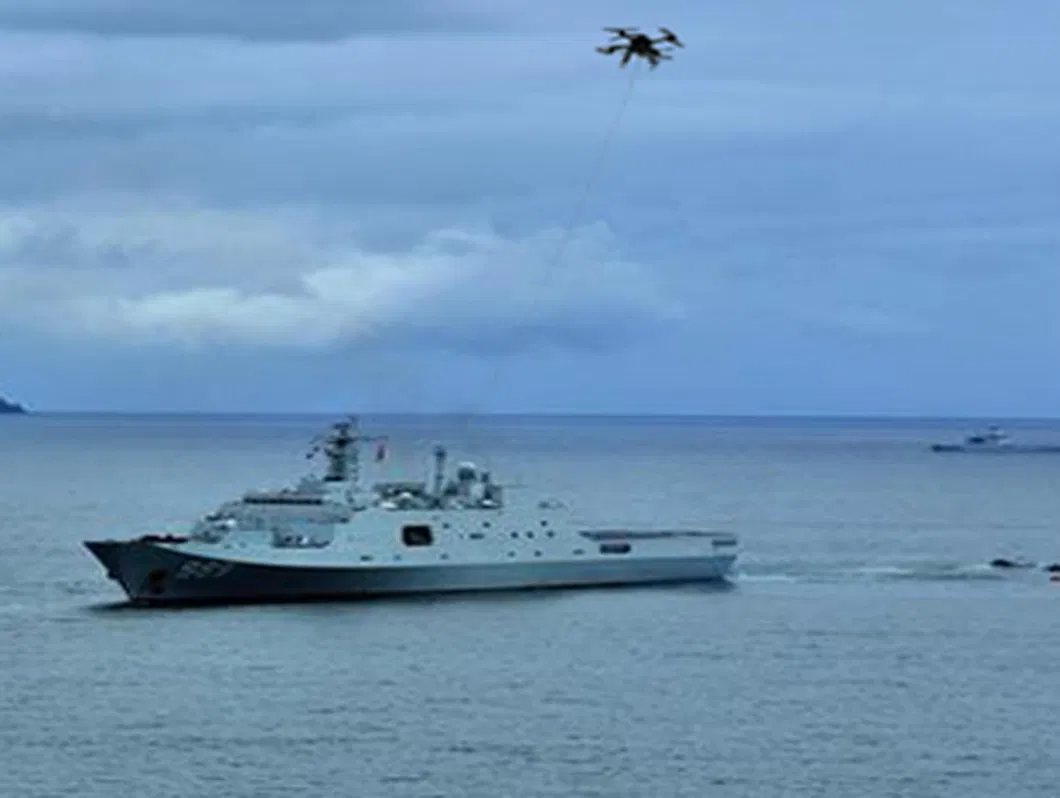

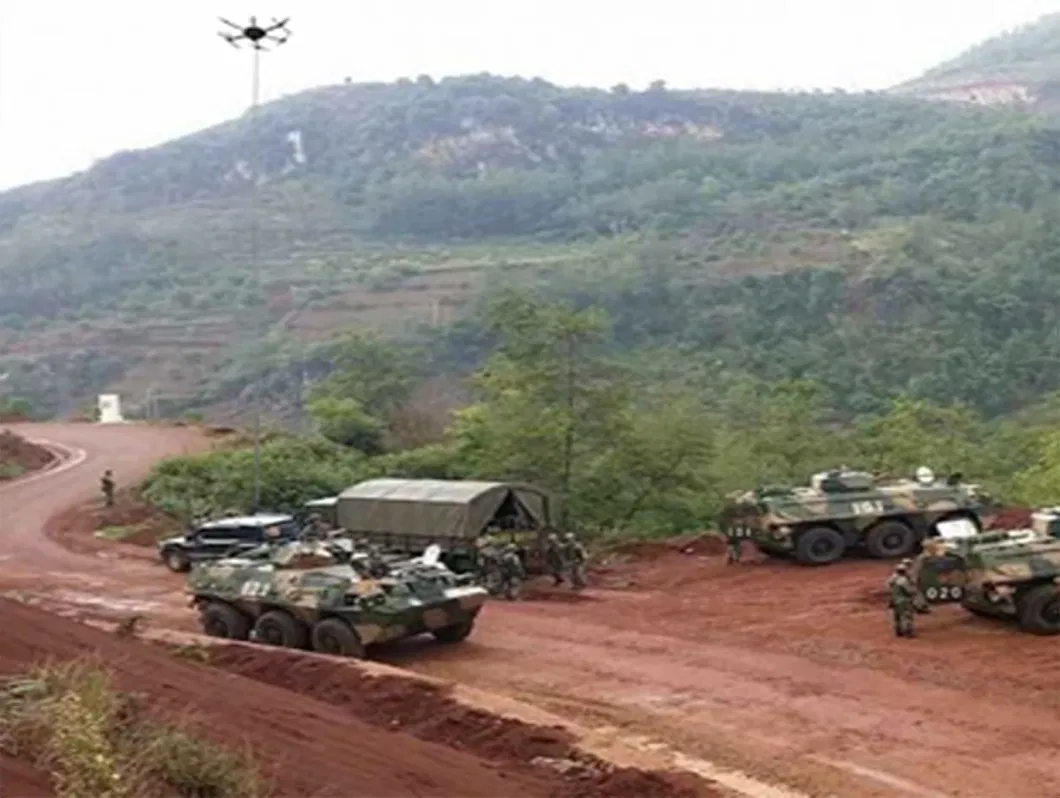

Utilisé conjointement avec les drones correspondants pour former un système de drones attachés
Altitude de vol de soutien: 120-200 m (câble attaché 220 m, longueur de sécurité réservée)
Poids au décollage de soutien: 30 à 55 kg (l'efficacité énergétique du drone varie, les paramètres sont uniquement à titre de référence)

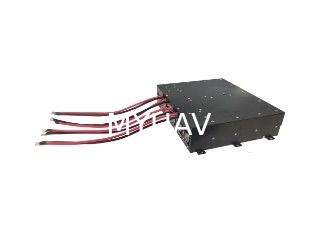

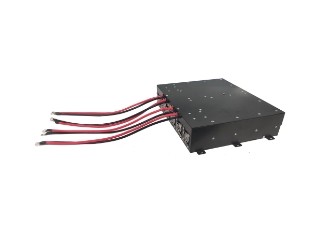

3.Module aérien(alimentation électrique à bord)

1) Voltage d'entrée: entrée dans une large plage de 580-810 Vdc, sortie à tension constante;
2) Sortie v

une tension de sortie de 50 ± 0,5 Vdc, prenant en charge une tension de sortie personnalisée;
3) Puissance de sortie: 12000 W (puissance nominale à long terme), 15000 W (valeur de pointe ≤ 30 s);

4) Fonction de protection
a. Protection contre les surtensions et sous-tensions d'entrée: protection contre l'arrêt, élimination des défauts et auto-récupération;
b. Protection contre les surtensions de sortie: protection contre la baisse de courant constant, élimination des défauts et auto-récupération;
c. Protection contre le court-circuit de sortie: fonctionnement de limitation du courant de sortie, élimination des défauts et auto-récupération;
d. Protection contre les surtempératures de sortie: la température de l'enveloppe est de 95 ± 2,5 oC et elle est éteinte et s'auto-récupère après refroidissement;
e. Protection contre les surtensions de sortie: arrêt et verrouillage automatiques, redémarrage et restauration de l'alimentation;

5) Fonction de communication: communication CAN, rapport de tension, courant, température et autres données et état;
6) Méthode d'installation: les oreilles d'installation sont réservées et fixées à l'aide de vis;
7) Méthode de dissipation thermique: ventilateur intégré pour la dissipation thermique active, conduit d'air réservé pour le refroidissement par air forcé;

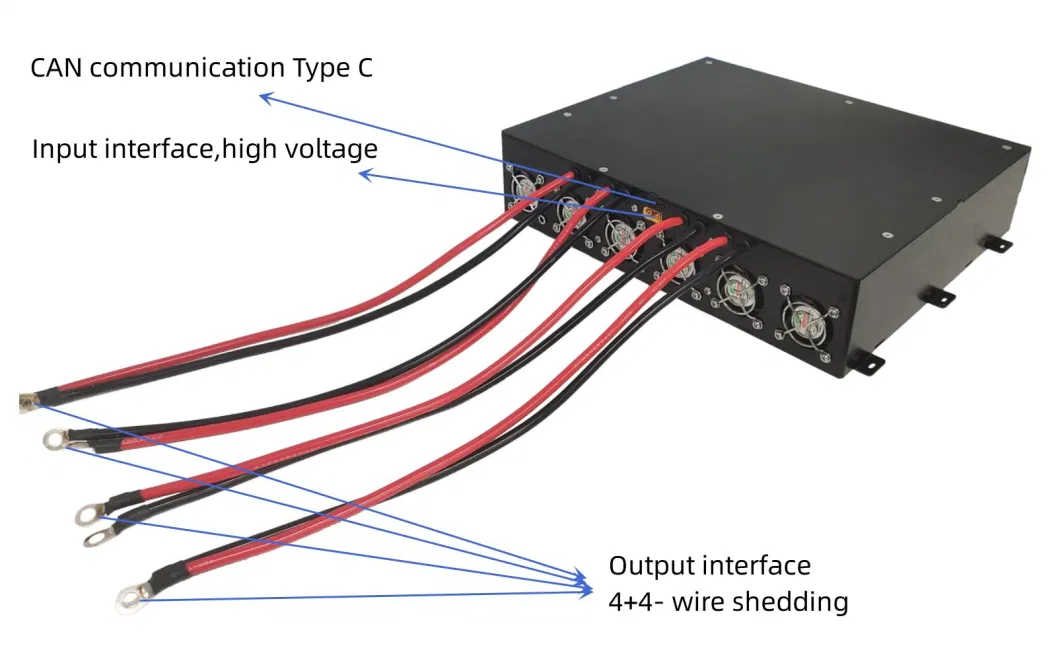

8) Interface: entrée XT60, sortieXT90, oudépôt de câbles, prise en charge de la personnalisation des interfaces;
9) Taille: 295*254*71 ± 0,5 mm (à l'exclusion des oreilles et des interfaces d'installation);
10) Poids: 4,5 ± 0,1 kg (à l'exclusion des connecteurs externes et des fils);

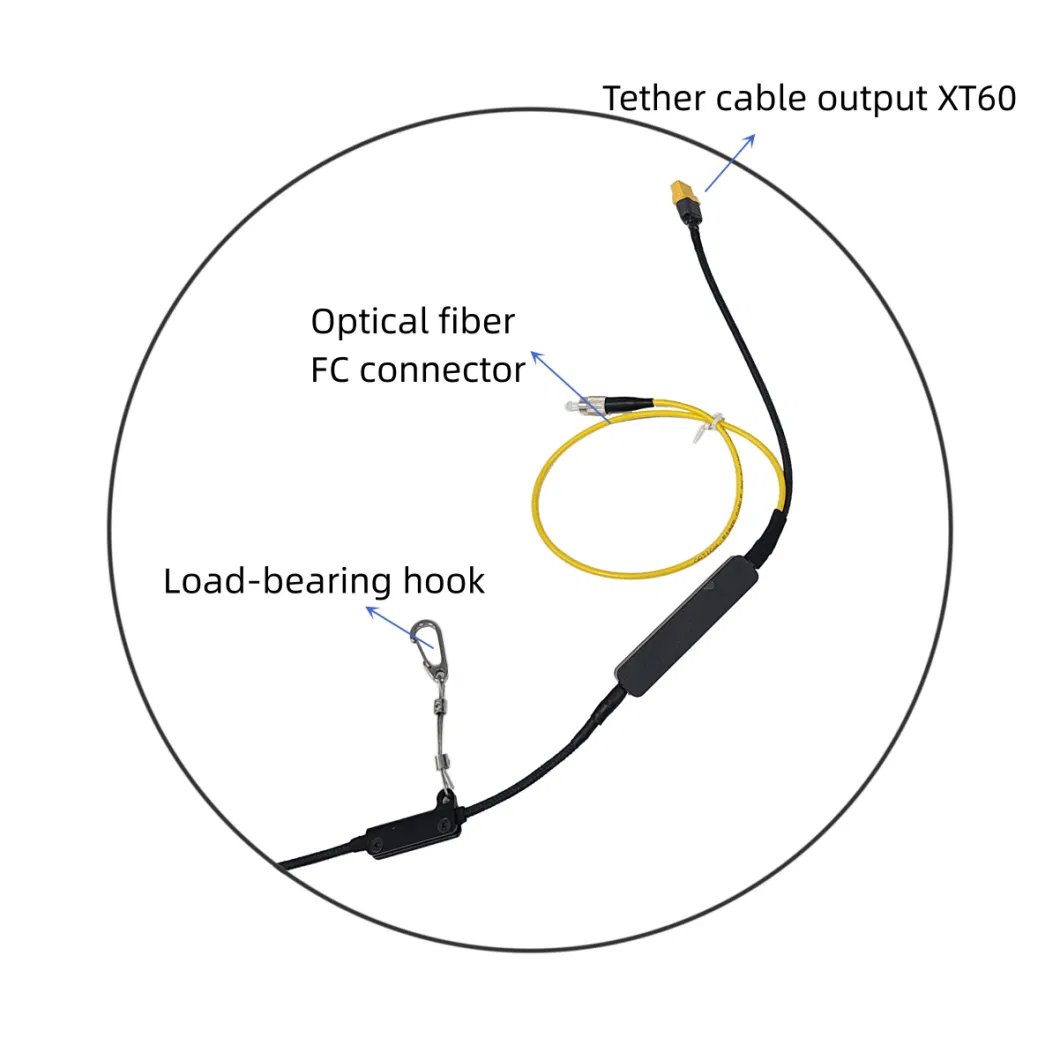

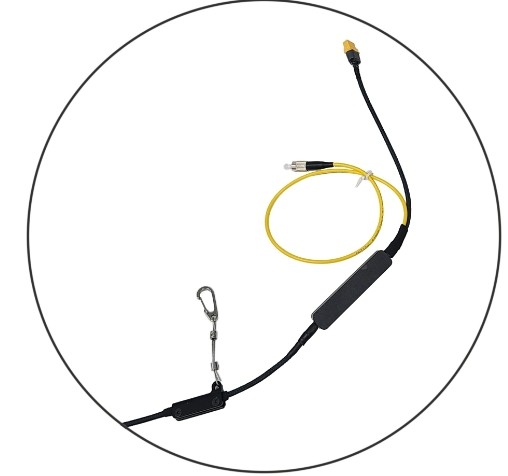

4.Téther ccapable

1) Matériau: fil de cuivre plaqué argenté à plusieurs brins, couche d'isolation fluoroplastique composite, unité en fibre optique étroitement enveloppée, enveloppe en copolymère résistante aux températures élevées,couche tissée en fibres de qualité aéronautique à haut module de traction;
2) courant de travail: 15-20 A;
3) Résistance en courant continu: 2,5 ± 0,2 Ω, boucle de 100 m @ 20 oC,
4) Résistance à la traction: ≥ 150 kg, résistance à la rétraction répétée et temps de relâchement ≥ 1000 fois;
5) Résistance à l'isolation: ≥ 3000 Vdc, aucune panne pendant 1 minute;
6) Longueur du câble: 220 ± 2 m (supporte des longueurs de câble personnalisées de 160 à 330 m);
7) Communication par fibre optique: la configuration standard ne comprend pas de fibres optiques et 1-2 fibres optiques sont facultatives;
8) Diamètre extérieur: 4,5 ± 0,2 mm;
9) Poids: 29 ± 0,5 g/m.

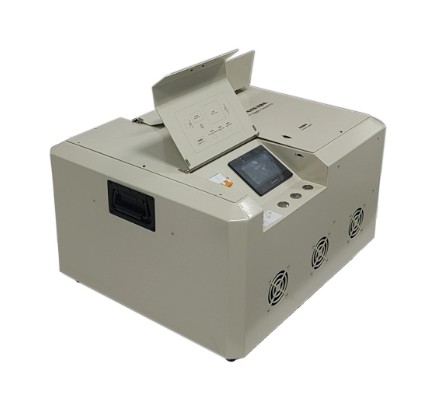

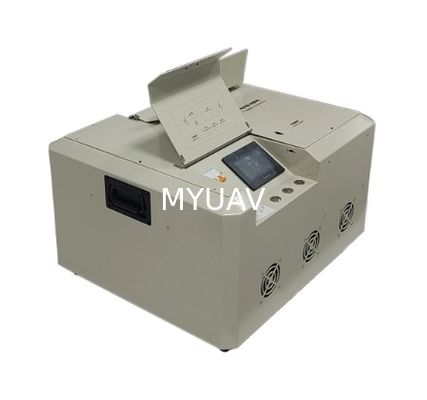

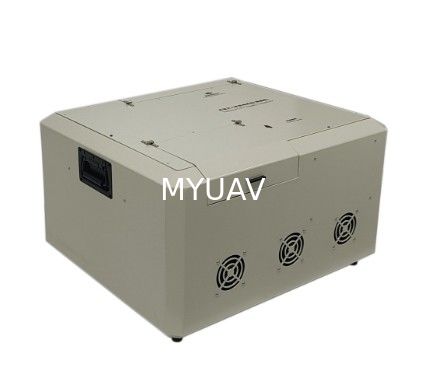

5.Le solle module(la mise en réseaucasse)


1) Voltage d'entrée: 260 à 530 Vac (3 phases, alimentation intérieure/générateur).
2) Voltage de sortie: 400 à 750 VDC réglable, 750 VDC par défaut;
3) Puissance de sortie: 20000 W;


4) Fonction de protection:
A. Protection contre les surtensions et sous-tensions d'entrée: protection contre l'arrêt, élimination des défauts et auto-récupération;
B. Protection contre les surtensions de sortie: protection contre la baisse de courant constant, élimination des défauts et auto-récupération;
C. Protection contre le court-circuit de sortie: fonctionnement de limitation du courant de sortie, élimination des défauts et auto-récupération;
D. Protection contre les surtempératures de sortie: la température de l'enveloppe est de 95 ± 2,5 oC et, après refroidissement, elle est auto-récupérative;
E. Protection contre les surtensions de sortie: arrêt et verrouillage automatiques, redémarrage et mise en marche pour la récupération;

5) Affichage des données: l'écran tactile de 4,3 pouces affiche le courant, la tension, la température, la longueur du câble, l'enregistrement des opérations, l'enregistrement des défauts et d'autres données;
6) Fonction d'alarme: en cas de défaillance du système, l'écran s'allume pour afficher les informations de défaillance et le voyant d'alarme clignote en rouge et sonne;
7) Fonction de communication: communication Modbus TCP (produit standard n'a pas d'interface ouverte), prise en charge de la communication filaire et de l'affichage synchrone du téléphone mobile
8) Vitesse de rétraction: 0 à 2 m/s, réglable à 10 vitesses;
9) Récupération et relâchement de la tension: la tension de rétraction et de relâchement est divisée en 10 engrenages réglables;
10) Mode de fonctionnement: câble à débranchement passif, câble à débranchement actif, enroulement automatique du câble de fixation et câble à débranchement forcé au bouton;
11) Transport portable: peut être transporté ou déplacé dans une voiture, optionnellement avec des composants de traction et de rouleaux.

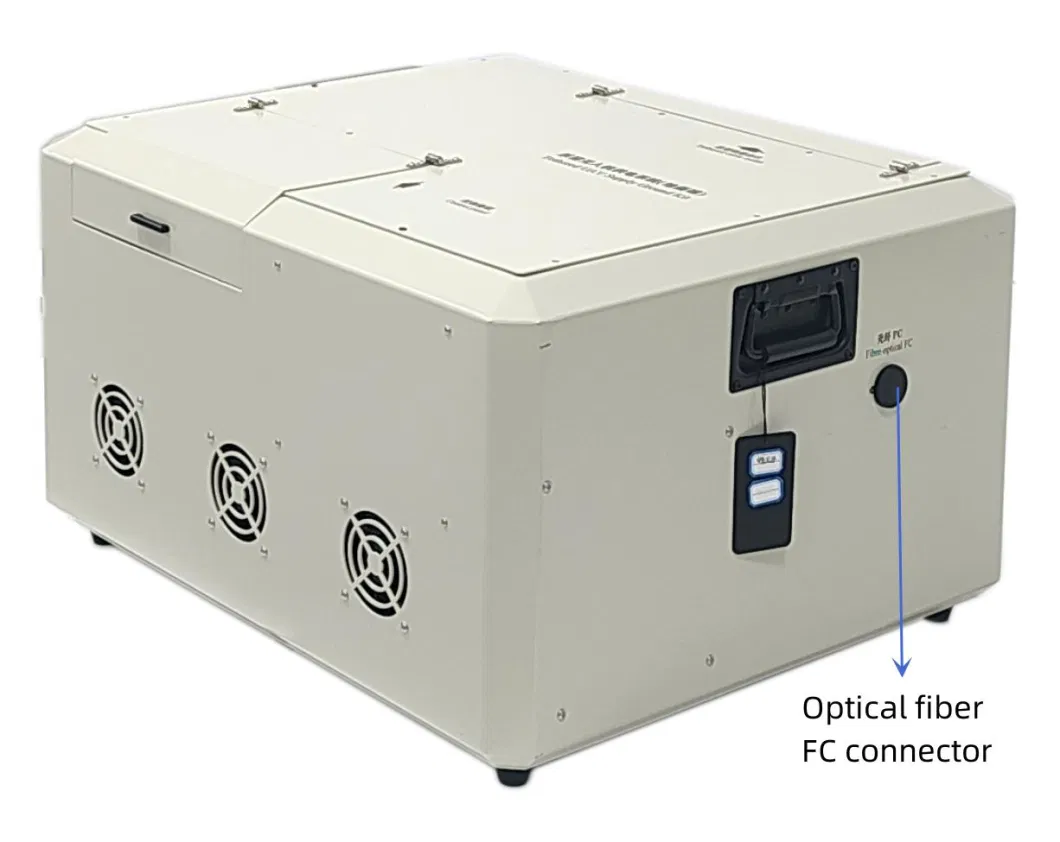

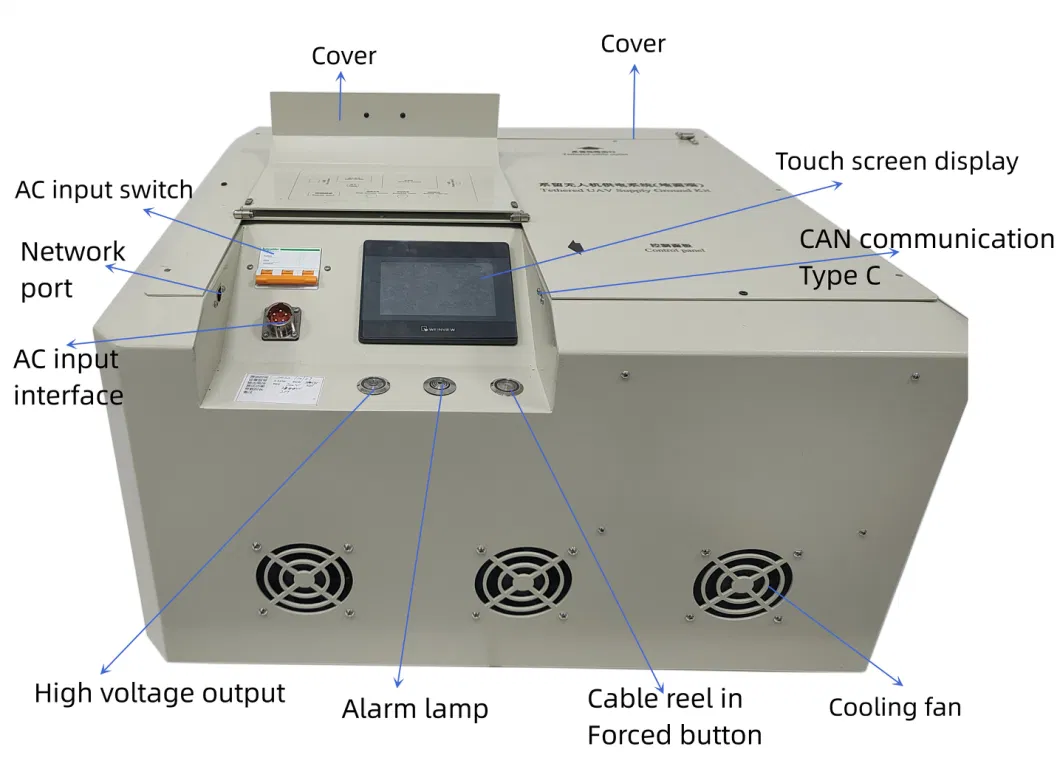

12) Interface: prise d'entrée pour l'aviation à cinq cœurs, port FC en fibre optique (facultatif), port réseau de communication, type-c;
13) Boutons et interrupteurs: bouton de sortie haute tension, bobine de câble en bouton forcé, interrupteur d'entrée CA, lampe d'alarme;
14) Communication par fibre optique: les configurations standard ne comprennent pas les fibres optiques et peuvent être équipées d'un ou de plusieurs câbles optiques optoélectroniques composites.
15) Taille: 645*550*350 mm (état de stockage).
16) Poids: 40 kg (à l'exclusion des composants optionnels)
17) Température de fonctionnement: -25 à 55°C.
18) Altitude: 3 000 m


Questions fréquentes

1. **Q: Quelle est la centrale électrique de MYUAV? **.
**R:** La centrale électrique attachée du MYUAV est une solution innovante de production d'énergie à haute altitude qui utilise la technologie des drones attachés pour connecter un grand drone à une source d'énergie au sol.Le drone porte une petite éolienne ou un panneau solaire pour voler haut dans le ciel, utilisant des sources d'énergie éolienne ou solaire à haute altitude pour générer de l'électricité, puis renvoie l'énergie au sol via des câbles attachés.

2. **Q: Comment fonctionne la centrale électrique attachée au MYUAV? **.
**A:** Le principe de fonctionnement consiste principalement à utiliser le drone comme plateforme pour le soulever à une hauteur que l'éolienne traditionnelle ne peut atteindre, où la vitesse du vent est plus stable et forte,améliorer ainsi l'efficacité de la production d'énergieL'UAV reçoit une alimentation électrique constante par des câbles de haute résistance attachés au sol pour maintenir le vol de l'UAV et le fonctionnement de l'équipement de production d'énergie.

3. **Q: Quelle est l'efficacité de la centrale électrique attachée au MYUAV? **.
**A:** Parce que les données réelles dépendent du modèle spécifique d'UAV et de la configuration de l'équipement de production d'énergie,Le MYUAV a pu augmenter la production d'électricité par unité de surface grâce à l'utilisation efficace des ressources éoliennes ou solairesEn comparaison avec les centrales traditionnelles au sol, l'énergie éolienne ou solaire à haute altitude a un potentiel de production d'énergie plus élevé par unité de surface.Mais les chiffres exacts de l'efficacité doivent faire référence aux indicateurs de performance du produit fournis par la société MYUAV..

4. **Q: Dans quel environnement peuvent fonctionner les centrales électriques attachées au MYUAV? **.
**A:** Les centrales électriques connectées des véhicules sans pilote doivent pouvoir fonctionner dans une plage de conditions météorologiques sûres, par exemple en évitant les conditions météorologiques extrêmes,tout en assurant la sécurité et la stabilité des câbles attachésLes conditions spécifiques de l'environnement d'exploitation doivent être consultées avec le MYUAV pour obtenir des normes détaillées avant l'achat.

5. **Q: Comment récupérer et entretenir les drones attachés? **.
**A:** Le MYUAV peut être équipé d'un système de récupération automatisé ou semi-automatisé permettant d'atterrir et de récupérer en toute sécurité le drone équipé si nécessaire,tout en effectuant des contrôles réguliers de maintenance des équipements de production d'énergie sur le droneLe processus de maintenance peut inclure l'inspection de l'intégrité et la réparation du corps du drone, du système d'alimentation, des équipements de production d'énergie et des câbles attachés.

Encore une fois, les informations ci-dessus sont basées sur l'application générale de la technologie des drones attachés.Veuillez contacter directement l'entreprise pour obtenir les descriptions les plus récentes et les plus précises du produit., les paramètres de performance et le soutien au service.
