12kW 240A Drone électrique attaché Solution d'alimentation longue résistance planant

Puissance du drone de 12 kW, 6,36 kg, 31 x 24 x 11 cm

Solution de drones attachés

Système Modèle: MJ-12K

Système Nom: 12 kW 12S véhicule aérien sans pilote attaché système

Scénario d'application:

1. construction d'ingénierie
2. Patrouille quotidienne
3. Patrouille spéciale de police
4. Enquête sur les drogues
5. Patrouille routière
6. Patrouille forestière

Personne seule peut terminer la préparation préalable au décollage dans un délai de 5 minutes;

Avantages du plan

1. Longue durée de vol

Fournissant continuellement de l'énergie aux drones au sol, Il est suspendu pendant 24 heures.

2. Méthodes d'alimentation électrique multiples

une alimentation de 380 V, alimentation électrique du générateur

3. Sécurité élevée

une installation de montage de véhicules aériens sans pilote, support de démarrage à chaud et à froid, commutation transparente des piles du corps après coupure de courant

Configuration du système

1. 6 axes/8 axes véhicule aérien lourd sans pilote (fourni par le client)
2. 12 kW 12S alimentation électrique à bord
3. 110m câble
4. Système de drones attachés station de base

Vue d'ensemble du produit

La fonction principale du système d'alimentation relié est de fournir une puissance de vol sûre et fiable à long terme pour les véhicules aériens sans pilote, constituée d'une boîte reliée et d'une alimentation à bord.La boîte attachée comprend un treuil rétractableLa boîte de fixation est placée au sol pour convertir l'alimentation CA fournie par le générateur ou le réseau en alimentation CC haute tension,qui est transmis à l'alimentation électrique de bord par des câbles attachésLa source d'alimentation embarquée est installée sur le drone et convertit l'alimentation en courant continu haute tension en courant continu bas tension pour utilisation par le drone.Le câble attaché suit l'ascension et la descente du drone et synchronise automatiquement la récupération et la libération, transmettant de l'énergie électrique et des signaux.

Diagramme électrique du système d'alimentation de l'amarrage

Ce produit est principalement associé à des véhicules aériens sans pilote à rotors multiples pour fournir une alimentation stable et fiable.mais résout également les inconvénients du système d'alimentation électrique instable largement utiliséIl peut véritablement réaliser des opérations de vol de longue durée de vol d'avions sans pilote.Les véhicules aériens sans pilote peuvent atteindre différents scénarios d'application en montant différentes charges utiles de mission, et peuvent transférer des cibles de localisation avec tous les appareils mobiles tels que les personnes, les véhicules, les navires, etc. Ils sont principalement utilisés dans l'éclairage à haute altitude, la vidéosurveillance,sauvetage d'urgence et secours en cas de catastrophe, et les champs de communication d'urgence.

Principales caractéristiques

1. Le système ne conserve que l'interrupteur d'entrée, l'interrupteur haute tension et le bouton de rétraction fort, avec un fonctionnement et un contrôle simples, et peut être déployé rapidement.le drone peut être utilisé sans intervention humaine. Les utilisateurs n'ont qu'à faire fonctionner le drone, ce qui peut grandement améliorer l'efficacité et la sécurité du travail;
2. Intégration de produits, haute densité de puissance, conception fiable, miniaturisation, conception légère, modulaire et intelligente, facile à déplacer et à transporter, dépannage et maintenance,assurant largement les exigences pertinentes pour une utilisation dans divers environnements et occasions;
3. Le système de commande possède de puissantes fonctions de traitement des données, des fonctions de communication, des fonctions d'horloge synchrone et de stockage de mémoire, des fonctions complètes de protection et d'alarme,reconnaissance automatique des programmes, contrôle intelligent, et des fonctions intelligentes de dépannage et d'auto-réparation.

Utiliser l' affichage

Paramètres détaillés

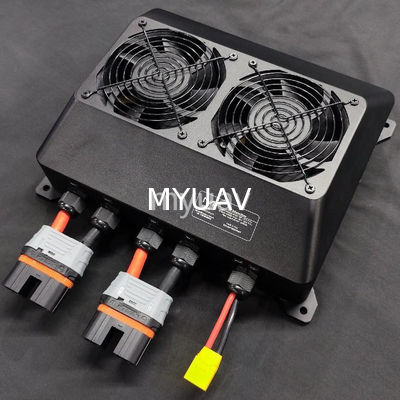

• Énergie dédiée à bord

• Station de base reliée

Caractéristiques de sécurité

• Résistance diélectrique

1. boîte de raccordement: ≥ 3000 V CC, entrée-sortie, maintenue pendant 1 minute, sans panne ni phénomène d'arc;
2. L'alimentation électrique aérienne: ≥ 3000 V CC, entrée-sortie, maintenue pendant 1 minute, sans panne ni phénomène d'arc;
3. Cable lié: ≥ 3500 V CC, couche d'isolation, maintenu pendant 1 minute, sans défaillance ni phénomène d'arcage.

• résistance à l'isolation

1. boîte de rétention: ≥ 100 M Ω, @ 20 °C dans des conditions atmosphériques normales;
2. L'alimentation électrique aérienne: ≥ 100 M Ω, @ 20 °C dans des conditions atmosphériques normales;
3. Le câble lié: ≥ 500 M Ω, @ 20 °C dans des conditions atmosphériques normales.

• La conception de séparation entre le courant fort et le courant faible réduit efficacement l'interférence du courant faible et améliore la sécurité du produit.
• Le système est relié à la terre de manière fiable et le corps de la boîte d'amarrage est relié à la terre.
• Fonction de réservation de sécurité: lorsque le fil est enroulé jusqu'à la longueur réservée à la sécurité, le système cesse de s'enrouler pour empêcher le tirage sur l'équipement, qui peut être réglé.

Caractéristiques de sécurité

• Résistance diélectrique

1. boîte de raccordement: ≥ 3000 V CC, entrée-sortie, maintenue pendant 1 minute, sans panne ni phénomène d'arc;
2. L'alimentation électrique aérienne: ≥ 3000 V CC, entrée-sortie, maintenue pendant 1 minute, sans panne ni phénomène d'arc;
3. Cable lié: ≥ 3500 V CC, couche d'isolation, maintenu pendant 1 minute, sans défaillance ni phénomène d'arcage.

• résistance à l'isolation

1. boîte de rétention: ≥ 100 M Ω, @ 20 °C dans des conditions atmosphériques normales;
2. L'alimentation électrique aérienne: ≥ 100 M Ω, @ 20 °C dans des conditions atmosphériques normales;
3. Le câble lié: ≥ 500 M Ω, @ 20 °C dans des conditions atmosphériques normales.

• La conception de séparation entre le courant fort et le courant faible réduit efficacement l'interférence du courant faible et améliore la sécurité du produit.
• Le système est relié à la terre de manière fiable et le corps de la boîte d'amarrage est relié à la terre.
• Fonction de réservation de sécurité: lorsque le fil est enroulé jusqu'à la longueur réservée à la sécurité, le système cesse de s'enrouler pour empêcher le tirage sur l'équipement, qui peut être réglé.
