Contrôle des inondations et réponse à la réduction des catastrophes de milliards de dollars de dette nationale: système d'identification des tuyaux des barrages MYUAV UAV
Système d'identification des tuyaux de barrage des UAV
Environnement des politiques
Au quatrième trimestre de 2023, 1 billion de yuans supplémentaires d'obligations gouvernementales seront émis, qui seront tous alloués aux gouvernements locaux par des paiements de transfert,en mettant l'accent sur le soutien à la reprise et à la reconstruction après une catastrophe, compenser les points faibles de la prévention et de l'aide aux sinistrés, et améliorer la capacité globale de la Chine à résister aux catastrophes naturelles.Les fonds se concentreront sur huit grands domaines:: rétablissement et reconstruction après une catastrophe, projets clés de lutte contre les inondations, projets visant à améliorer la capacité d'urgence en cas de catastrophe naturelle, autres projets clés de lutte contre les inondations,construction et rénovation de zones d'irrigation et projets clés de lutte contre l'érosion des sols, des actions visant à améliorer les capacités en matière de drainage urbain et de prévention de l'inondation, des projets clés visant à mettre en place un système complet de prévention et de lutte contre les catastrophes naturelles,et la construction de terres agricoles de haute qualité dans le nord-est de la Chine et les zones sinistrées de la région Pékin-Tianjin-HebeiL'émission supplémentaire de dette nationale a non seulement donné lieu à de multiples signaux positifs, mais a également mis en évidence la tâche urgente d'améliorer la prévention des catastrophes en Chine.capacités d'atténuation et de secours.
Risque lié aux conduites

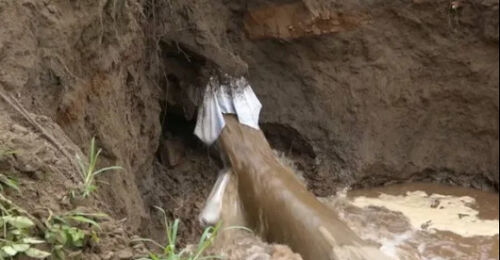

Les conduites sont le phénomène de la nappe phréatique qui s'élève au-dessus du sol et jaillit du sol ou des bâtiments.les particules fines du sol sont emportées ou précipitées hors des pores des particules grossièresEn raison du niveau élevé de l'eau de la rivière, plus élevée que le sol à l'intérieur du barrage, les eaux de la rivière peuvent être inondées.il y a une différence de pression à l'intérieur et à l'extérieur du barrage, s'il y a une couche perméable au fond de la digue, une fuite se produira. Là où il y a percolation, il y aura une force de percolation, lorsque la force de percolation est grande à une certaine valeur,les particules fines dans le sol seront transportées par le flux de fuite, cette érosion des eaux souterraines est appelée subduction.
Le développement continu de la corrosion submergée va former des trous dans les zones faibles, et les trous vont raccourcir le chemin de pénétration, la pente hydraulique va augmenter,plus de fuites seront concentrées dans les trous, l'effet de corrosion submergé est plus fort, les trous continuent de se développer, et finissent par se développer en une conduite, un grand nombre de particules fines sont transportées dans les trous par la fuite,qui jaillit le long du pipeline, c'est-à-dire la formation des tuyaux.
Les conduites peuvent non seulement endommager les bâtiments et les infrastructures environnantes, mais elles peuvent aussi provoquer des catastrophes géologiques.La surveillance et l'identification des marées sont d'une grande importance pour prévenir les catastrophes géologiquesLa protection des bâtiments et des infrastructures, le traitement des problèmes d'eau souterraine et l'amélioration de la capacité d'alerte précoce.Les tuyaux provoqueront le sol au fond du barrage à décharger vers l'extérieur en continu sous l'action de la force de fuiteAprès une longue période de temps, le squelette du sol des fondations du barrage sera endommagé, les pores seront élargis, et le sol des fondations sera creusé, provoquant l'effondrement du barrage.entraînant l'éclatement du barrage, effondrement de barrages et autres situations dangereuses.
Composition du système
Lorsque l'UAV est utilisé pour l'identification de surtension de tuyau, sa charge, système d'imagerie, algorithme, data processing and transmission capabilities and cloud management platform comprehensive control capabilities are considered to improve the efficiency and accuracy of the UAV in flood prevention and rescue.
Technologie d'identification des tuyaux
Basé sur le principe du rayonnement infrarouge,La technologie d'imagerie thermique infrarouge utilise une technologie et des méthodes de mesure du rayonnement infrarouge pour mesurer la transmission des ondes de chaleur à l'intérieur de l'objet.Enfin, les images thermiques collectées sont traitées pour déterminer s'il y a des défauts à l'intérieur de l'objet.Le schéma de flux de la technologie de détection infrarouge est le suivant::
1Principaux techniques
Le principe de détection actuel est de déterminer le point de faible température comme point de fuite, mais ce critère présente un taux d'erreur élevé,C'est parce que le barrage lui-même est négligé dans la gestion et l'entretien., et il y a de larges fosses inégales, de l'eau, de l'humidité et de la croissance de la végétation, qui sont souvent des points de basse température.peut être jugé comme le point de fuite, le principe de détection des fuites instables du barrage consiste donc à distinguer l'eau du réservoir de l'eau à la surface du barrage.En raison du faible volume d'eau à la surface du barrage, sa température est fortement affectée par la température de l'air et elle est proche de celle de l'air.Il y a donc une grande différence entre elle et la température de l'air.Par conséquent, la différence entre la température de l'eau du réservoir (du fleuve) et la température de l'air est utilisée comme condition d'identification des fuites,qui peut réaliser l'identification précise de fuites instables.
2Principe de l' algorithme
Acquisition de données:Le drone collecte des données d'imagerie thermique et visuelle en vol, ainsi que des données relatives au débit d'eau et à l'environnement.
Pré-traitement des images: Pré-traitement des données d'imagerie visible et thermique collectées, y compris la correction, l'amélioration et le filtrage des images, afin d'améliorer la qualité de l'image.
Extraction des caractéristiques:L'extraction à partir de l'image pré-traitée permet d'identifier les caractéristiques du tuyau et d'extraire la distribution de température et les informations de couleur.
Algoritme de reconnaissance:Combiner les données d'imagerie thermique et de lumière visible avec un algorithme d'apprentissage profond pour former le modèle de reconnaissance de tuyaux.
Surveillance en temps réel/alerte précoce: pendant le vol du drone, les données d'image collectées sont saisies en temps réel dans le modèle d'identification des surtensions de tuyauterie.et le modèle déterminera s'il y a un phénomène de surtension du tuyauUne fois qu'une surtension est détectée, le système émet un avertissement en temps réel et marque l'information de localisation.
Résumé du processus d'inspection de l'identification des surtensions UAV
(1) Définir la route d'inspection des drones, déterminer la température et la température de l'eau du réservoir, déterminer les conditions météorologiques et la couverture végétale à la surface du corps du barrage.
(2) Le drone a été utilisé pour transporter un appareil thermique infrarouge afin d'inspecter de manière exhaustive la surface en aval du quai selon la voie d'inspection prédéfinie,et l'image thermique de la surface en aval de la digue a été capturée par l'appareil thermique infrarouge lors de l'inspection; si la température > température de l'eau de stockage, la température la plus basse de l'image thermique est inférieure au seuil, ou la température de l'eau de stockage > température de l'air,alarme et enregistre le site de fuite présuméContinuer l'inspection jusqu'à ce que la surface en aval du barrage soit complétée; si l'inspection est terminée et qu'il n'y a pas de son d'alarme,il est déterminé que le corps du barrage ne fuit pas et l'inspection est terminée.
(3) Volez autour et approchez-vous du site de fuite présumée pour prendre à nouveau l'image thermique.et la zone de basse température (>) ou de haute température (<) de l'image thermique est calculée.
(4) Après l'intervalle de temps T, réinitialiser le seuil de température, faire un nouveau tour et s'approcher du point de fuite pour prendre une image thermique.calculer la zone de basse/haute température de l'image thermique, et comparer les changements dans la zone de basse/haute température dans les étapes (3) et (4) pour déterminer s'il y a une fuite instable précoce.l'intervalle T ne doit pas être trop long, contrôlées dans les 2 heures.
