MYUAV Nouveau module d'alimentation connecté pour le drone DJI M3

Définition complète
Systèmes de drones attachés
Une endurance accrue, des données sécurisées et des vols plus sûrs.

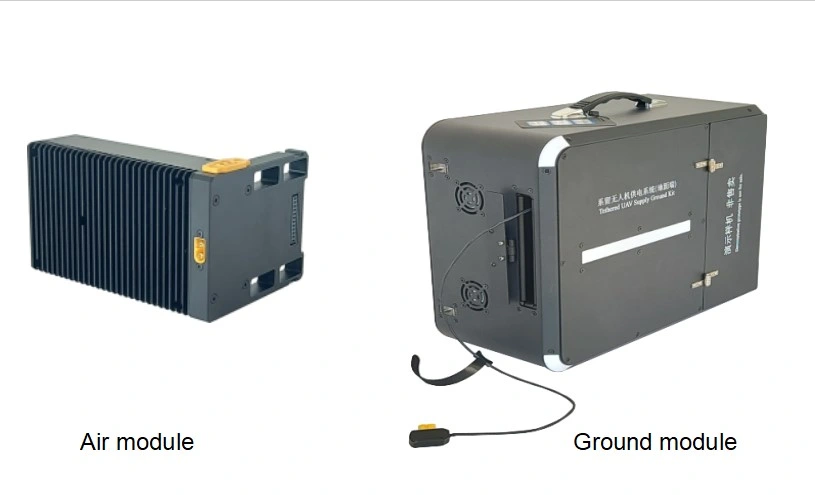

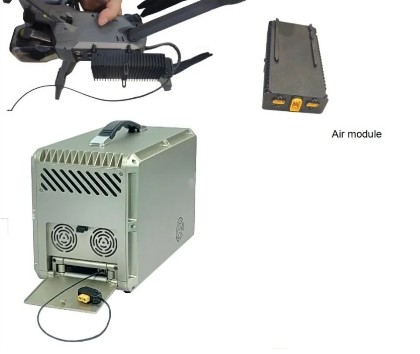

Le système relié au drone pour la série de drones DJI, DJI Mavic 3 et Mavic 3 drone d'entreprise,DJI M30 drone,DJI M300 DJI Matrice 300 RTK,DJI Flycart30, c'est une voiture.Le système de fixation DJI comprenait 2 parties, la centrale électrique au sol avec treuil intégré et le module d'alimentation embarqué, il est utilisé pour la surveillance aérienne à long terme, temps d'alimentation maximal jusqu'à 12 heures,24 heures.

La centrale électrique reliée en aluminium de haute qualité, et le module d'alimentation embarqué, le câble relié résistant à la tension et à haute résistance, le système de treuil automatique de prise et de décharge de câble,spécialement le système de drone attaché pour DJI Mavic 3 et Mavic 3 drone entreprise est léger et portable et bénéficie d'une protection solide.

Les spécifications

DJI Mavic 3 système d'alimentation connecté



Caractéristiques clés

Altitude de vol de soutien:	33mou 55m
Je suis...Voltage d'entréedu module de puissance au sol	176-264Vac
Je vous en prie.tension de sortiedu module de puissance au sol	réglable de 300 à 420 Vdc
Sléseret poids du module d'alimentation au sol	D265*W150*Nombre de produitsmm, 5 kilos. Je ne sais pas.
Je vous en prie.tension de sortiedu module Air	17.2 ± 0,2 Vdc
Je vous en prie.puissance de sortiedu module Air	600 W
Sléseret poids du module Air	D105*W56*H25Un peu plus de 210G.

Caractéristiques environnementales
1) Température ambiante: -20 à 45 oC (de travail), -40 à 65 oC (de stockage).
2) Humidité relative: 10 à 80% RH (travail), 5 à 90% RH (entreposage).
3) Altitude: 0 à 3000 m.

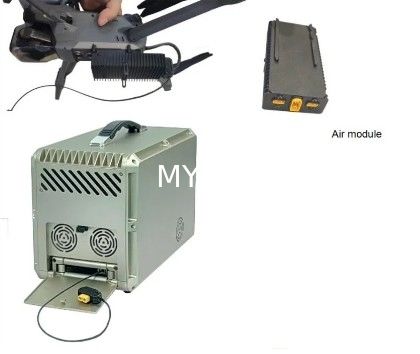

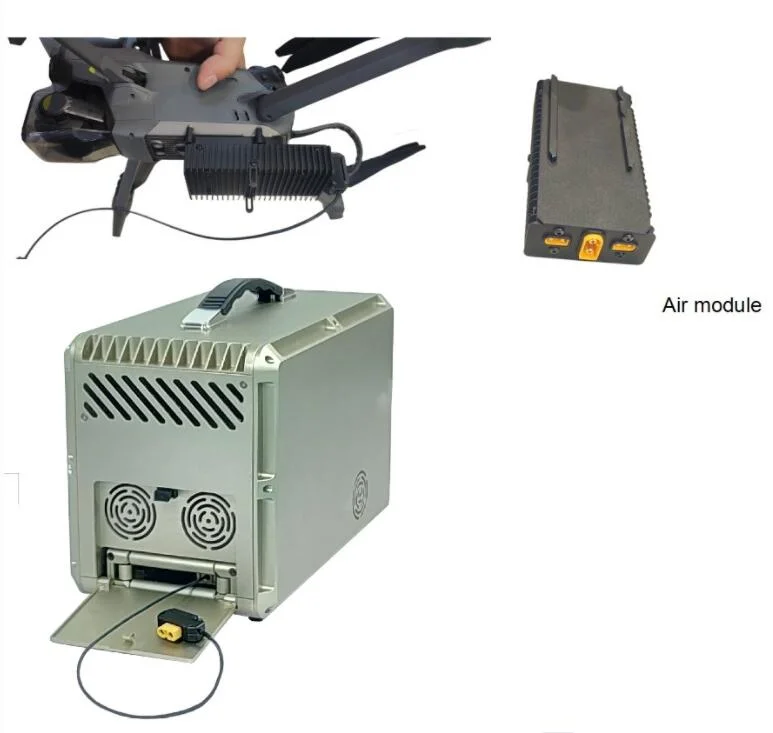

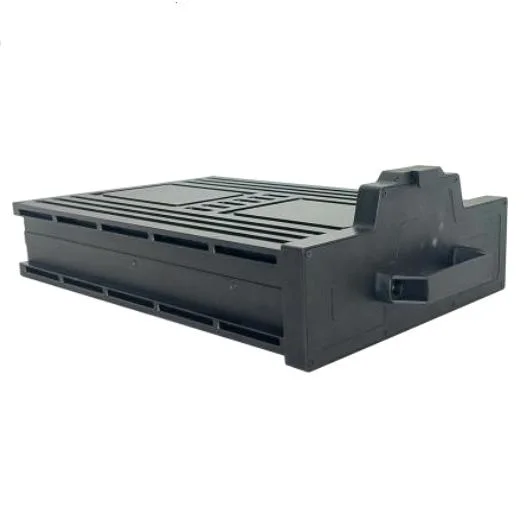

L'alimentation du module aérien
1) Voltage d'entrée: 330-430 Vdc entrée dans une large plage.
2) Voltage de sortie: 17,2 ± 0,2 Vdc, tension de sortie constante.
3) Puissance de sortie: 600 W (puissance nominale à long terme), 800 W (valeur de pointe ≤ 10 s).
4) Fonction de protection: protection contre les surtensions et sous-tensions d'entrée, contre les surtensions de sortie, contre les surtensions, contre les courts-circuits et contre les surtensions.
5) Méthode d'installation: coup sans outil lors de l'installation.
6) Méthode de dissipation thermique: dissipation thermique passive, refroidissement par air naturel des dents de dissipation thermique.
7) Interface: prise de verrouillage d'entrée pour l'aviation, sortie XT30.
8) Taille: 115 × 59 × 35 ± 0,5 mm, à l'exclusion des supports de montage.
9) Poids: 300 ± 10 g, à l'exclusion des connecteurs externes.
10) Niveau de protection: IP54.

Cable de raccordement
1) Matériau: fil d'aviation léger et résistant aux températures élevées plaqué argenté, couche d'isolation fluoroplastique composite, couche de fibre tissée de qualité aéronautique à haut module de traction.
2) Courant: 1,5 à 2 A.
3) Résistance en courant continu: 26 ± 0,2 Ω, boucle de 100 m @ 20 oC,
4) Résistance à la traction: ≥ 50 kg, résistant à la rétraction répétée et à la libération ≥ 500 fois.
5) Voltage d'isolation: ≥ 3000 Vdc, aucune panne après 1 minute.
6) Longueur du câble: 33 ± 2 m, prise en charge de la longueur du câble personnalisée.
7) Diamètre extérieur: 2,2 ± 0,1 mm.
8) Poids: 0,65 ± 0,05 kg/100 m.

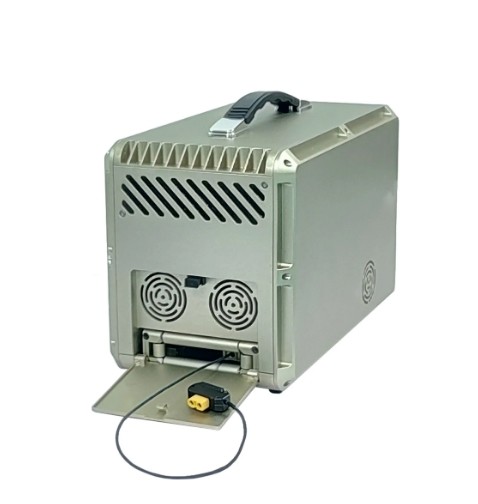

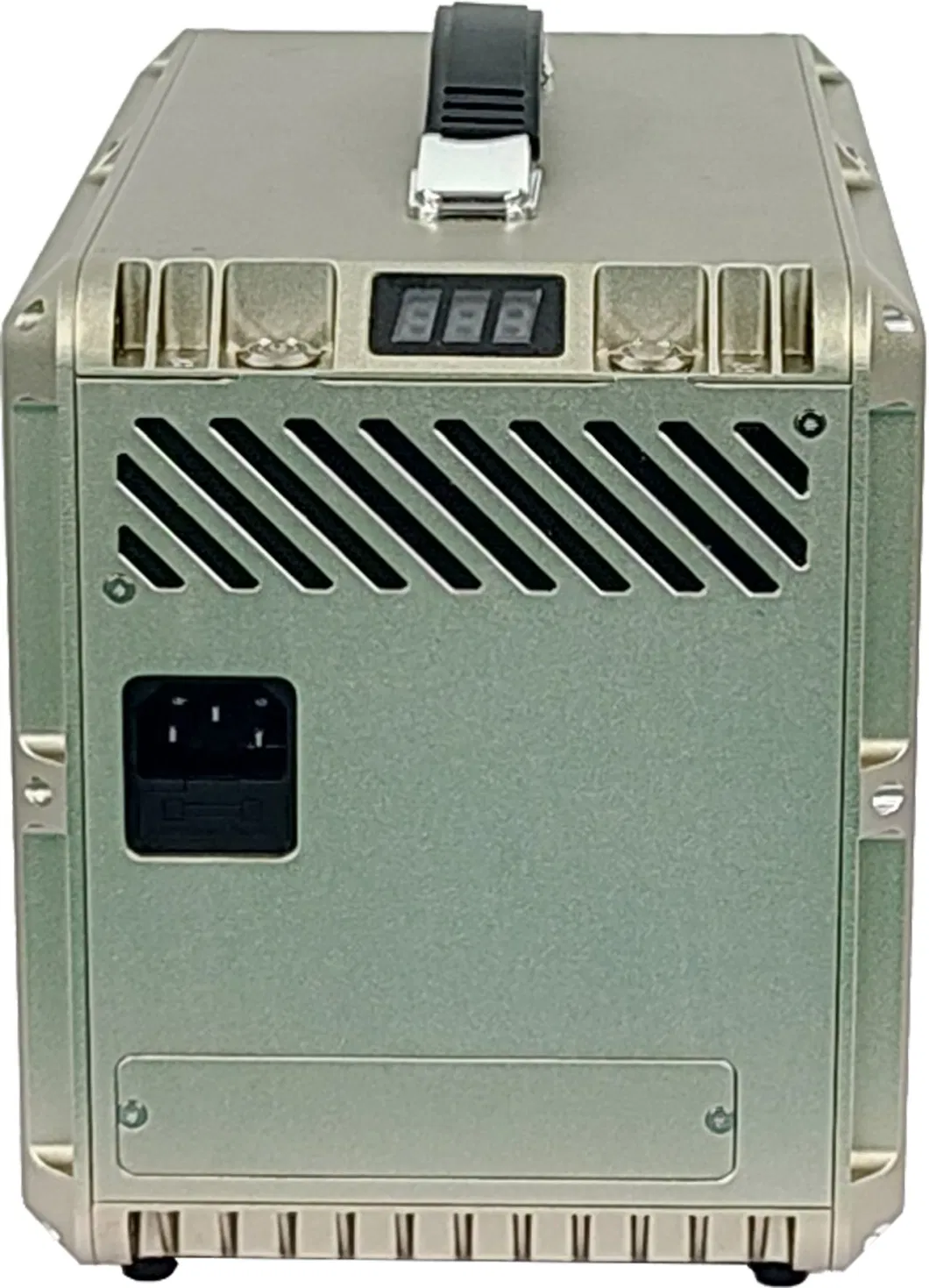

Boîte de mise à la terre des attaches
1) Voltage d'entrée: 176-264Vac large plage d'entrée, 220Vac à phase unique @ 45-65Hz.
2) Voltage de sortie: réglable de 300 à 420 VDC, par défaut 400 VDC.
3) Puissance de sortie: 800 W (puissance nominale à long terme), 1000 W (valeur de pointe ≤ 30 s).
4) Longueur du câble de stockage: câble de stockage standard de 33 m, supportant un câble de stockage maximum ≥ 55 m.
5) Fonction d'entrée et de sortie du câble: sortie du câble passif, pression prolongée sur le bouton pour l'entrée automatique et enroulement manuel en cas de panne de courant.
6) Fonction de protection: protection contre les surtensions et sous-tensions d'entrée, contre les surtensions de sortie, contre les surtensions, contre les courts-circuits et contre les surtensions.
7) Fonction d'alarme de défaut: la lumière d'alarme de défaut clignote en rouge et sonne pour une alerte.
8) Interface: prise d'entrée avec commutateur, prise d'aviation de verrouillage de sortie du câble.
9) Boutons: bouton d'allumage/arrêt haute tension, bobine de câble en bouton forcé, lampe d'alarme
10) Taille: 280 × 150 × 185 ± 0,5 mm, à l'exclusion des coussins et des poignées.
11) Poids: 4,2 ± 0,1 kg, y compris le câble de fixation de 33 m.
12) Niveau de protection: IPx4.
13) Équipement du système de transport: conception de sac à dos, le sac à dos peut être équipé d'un ensemble complet de système de fixation, y compris une boîte de mise à la terre de fixation, alimentation par module d'air, unité d'éclairage,autres accessoires, avec un poids global de 5,0 ± 0,2 kg.



Système de drones de liaison DJI M30

Caractéristiques clés

Altitude de vol de soutien:	55m ou 110m
Voltage d'entrée du module de puissance au sol	176-264Vac
Voltage de sortie du module de puissance au sol	600 à 810 Vdc réglable
Taille et poids du module de puissance au sol	360 x 180 x 260 mm, 9 kg. Je suis désolé.
Voltage de sortie du module Air	25.5 ± 0,2 Vdc
Puissance de sortie du module Air	2000 W
Taille et poids du module Air	156 x 75 x 48 mm, 570 G.

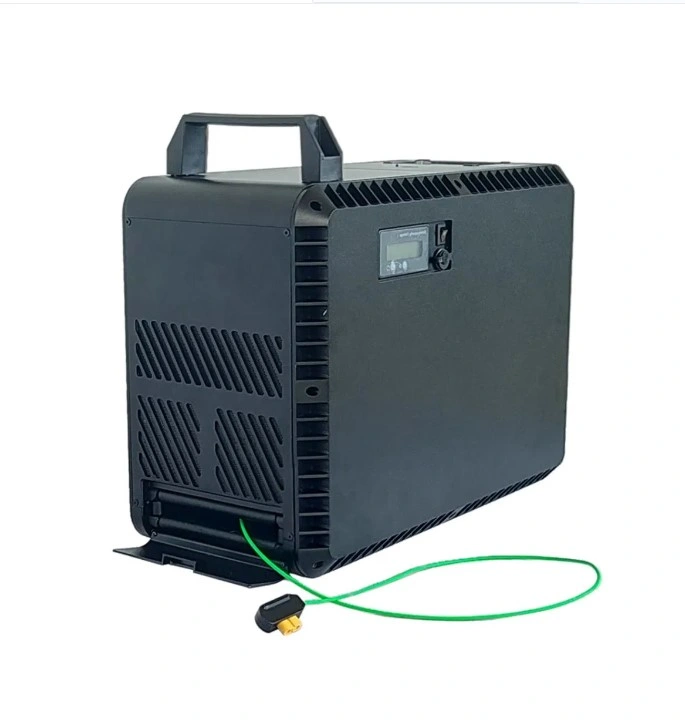

Le DJI M300/M350DroneStation de liaison

Caractéristiques clés

Altitude de vol de soutien:	55m, 110m ou 160m
Voltage d'entrée du module de puissance au sol	176-264Vac
Voltage de sortie du module de puissance au sol	600 à 830 Vdc réglable
Taille et poids du module de puissance au sol	360 x 280 x 165 mm, 9,2 kg. Je suis désolé.
Voltage de sortie du module Air	51.5 ± 0,2 Vdc
Puissance de sortie du module Air	3 000 W
Taille et poids du module Air	158 × 92 × 110 mm, 960 G.

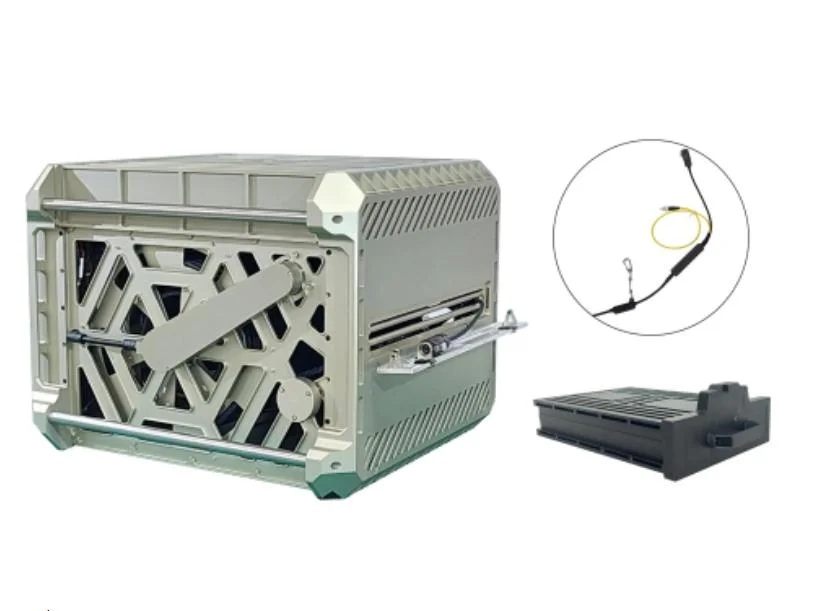

Système d'alimentation DJI Flycart30 Tether

Caractéristiques clés

Altitude de vol de soutien:	110m ou 2200m
Voltage d'entrée du module de puissance au sol	176-264Vac
Voltage de sortie du module de puissance au sol	600 à 800 Vdc réglable
Taille et poids du module de puissance au sol	600 fois 570 fois 460, 54 kilos.
Voltage de sortie du module Air	59 ± 0,2 Vdc
Puissance de sortie du module Air	19200 W
Taille et poids du module Air	une largeur de l'unité de mesure correspondant à la taille de l'unité de mesure;9.8kg. Je suis désolé.



- Des missions de jour et de nuit
- Un relais radio.
- Gestion des crises
- Protection du site
- Surveillance du trafic
- Sécurité des événements à grande échelle
- Surveillance des forêts
- Surveillance de l'industrie
-surveillance de la qualité de l'air

1Un véhicule aérien sans pilote (UAV) à plus de rotor est d'un certain danger et de destruction, un mauvais fonctionnement peut causer des blessures personnelles ou des dommages matériels,Veuillez utiliser le produit en respectant strictement le manuel d'utilisation.
2L'opérateur doit recevoir une formation et un examen professionnels, le personnel non formé ne doit pas manipuler ce produit.
3Ne soyez pas ivre, fatigué ou malade lorsque vous manipulez ce produit.
4. doit maintenir le personnel à distance de sécurité entre les véhicules aériens sans pilote (UAV), en permanence pour prévenir la possibilité de danger
5Veuillez voler sous le poids de décollage, au cas où il y aurait des risques.
6S' il vous plaît, ne volez pas dans des conditions d' interférence électromagnétique.
7Veuillez respecter les lois et les règlements locaux et ne pas voler dans la zone d'exclusion aérienne.
8Veuillez ne pas vous approcher ni toucher le moteur ou l'hélice en rotation, au cas où les hélices en rotation vous couperaient.
9Veuillez charger complètement les deux piles avant de les installer sur le drone et assurez-vous que leur pression différentielle est inférieure à 0,1 V.
10. La batterie longtemps pas d'utilisation, veuillez le stocker dans un endroit sec ventilé avec 60% d'électricité

1- Cartographie, géométrie et modélisation 3D
2Surveillance
3. Inspection
4La livraison.
5- personnalisation selon l'application et les exigences du client
